CAN@net NT 200 – 2 CAN channels

หมวดหมู่: ,

รายละเอียด

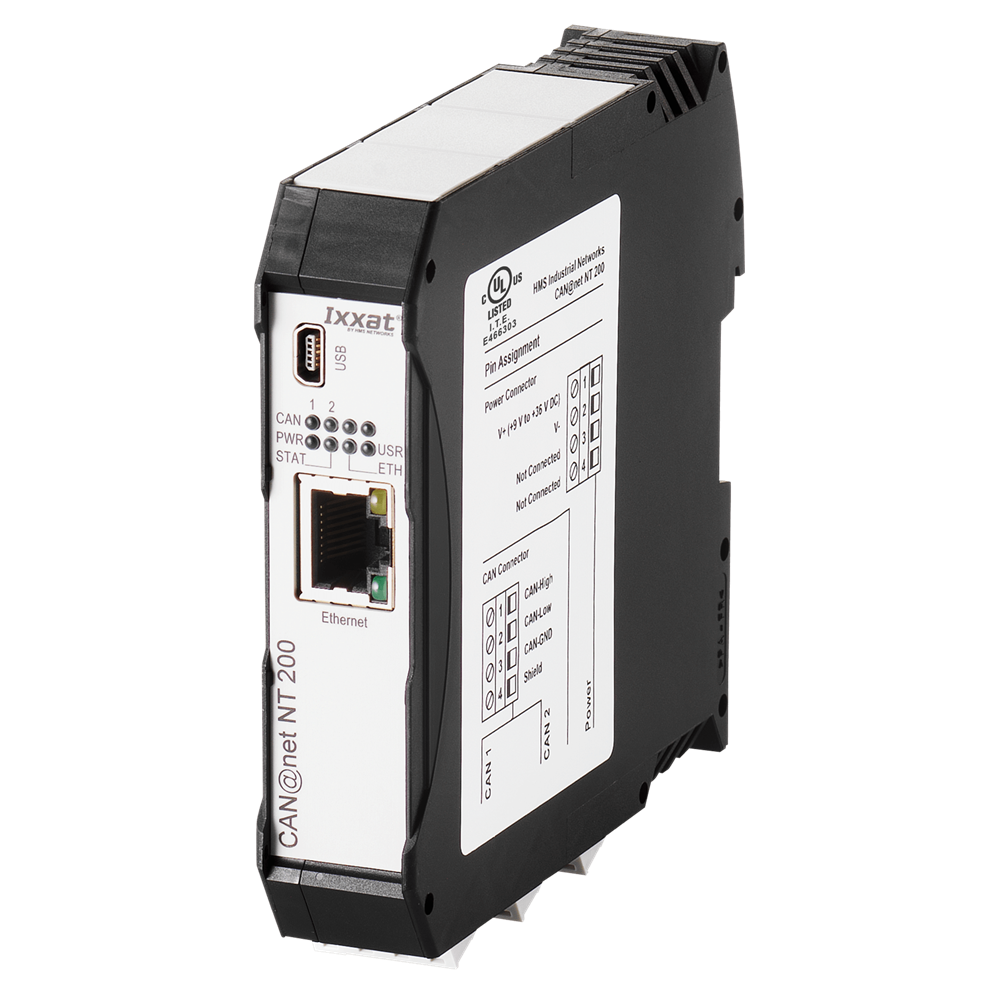

CAN@net NT 200 – 2 CAN channels

Order Number: 1.01.0332.20000

รายละเอียดสินค้า

            สุดยอดอุปกรณ์ที่สามารถรองรับการเชื่อมต่อ CAN ได้สูงสุดถึง 4 ช่องสัญญาณ (2 ช่องสัญญาณสำหรับ CAN FD) CAN-Ethernet gateway, bridge พร้อมคุณสมบัติการเชื่อมต่อกับ PC

CAN@net NT มีให้เลือกสามรุ่น ได้แก่ CAN@net NT 100 พร้อมช่อง CAN แบบดั้งเดิมหนึ่งช่องและขั้วต่อ D-Sub 9, CAN@net NT 200 พร้อมช่อง CAN แบบดั้งเดิมสองช่อง และแบบ CAN@net NT 420 พร้อมช่อง CAN สี่ช่องสัญญาณ ซึ่งสามารถเปลี่ยนช่องสัญญาณได้ 2 รูปแบบระหว่าง CAN และ CAN FD อุปกรณ์ทั้งหมดมีรูปแบบการทำงานสามรูปแบบ และสามารถเชื่อมต่อผ่าน PC เป็น Bridge และ Gateway ได้อีกด้วย



ข้อควรระวัง: ไม่สามารถใช้งาน CAN@net NT 100, CAN@net NT 200 และ CAN@net NT 420 ร่วมกันได้ สำหรับกรณี CAN-Ethernet-CAN Bridge แนะนำให้ใช้ CAN@net NT 100, CAN@net NT 200 หรือ CAN@net NT 420 อุปกรณ์ใด อุปกรณ์หนึ่งเท่านั้น



ลักษณะเฉพาะของอุปกรณ์

  • รองรับช่องสัญญาณ CAN ได้สูงสุด 4 ช่อง (2 ช่องสำหรับ CAN FD) ภายในอุปกรณ์เดียว
  • ประกอบไปด้วย Filter อันทรงพลัง, ID Translation, Data Mapping และฟังก์ชัน Multiplex
  • รองรับ MQTT ทำให้สามารถเชื่อมต่อไปยังระบบ Cloud ได้อย่างง่ายดาย (publisher และ subscriber)
  • สามารถกระทำการตามคำสั่งเบื้องต้นที่ออกแบบไว้แล้วผ่าน Event-triggered “Action Rules”
  • รองรับการโปรแกรม Action Rule ได้หลากหลายรูปแบบด้วย LUA
  • สามารถตั้งค่าความปลอดภัยสำหรับการเข้าถึงตัวอุปกรณ์ได้ (รองรับทั้งการตั้งค่า และ Firmware Upload)
  • มีเครื่องมือใช้งานผ่าน Windows สำหรับการตั้งค่าแบบง่ายผ่าน USB
  • ออกแบบมาอย่างดีสำหรับรองรับสภาพแวดล้อมทางอุตสาหกรรม



ลักษณะเด่น

  • สามารถเชื่อมต่อระบบรวมไปถึงอุปกรณ์ CAN และ CAN FD ได้ง่าย
  • เป็นสะพานเชื่อมต่อระยะไกลสำหรับการเข้าถึงระบบผ่านระบบ Ethernet
  • ประหยัดค่าใช้จ่ายในการติดตั้งเพียงใช้สายไฟจำนวนน้อย
  • สามารถขยายระบบได้ในรูปแบบของ Tree/Star Topology
  • เพิ่ม Reliability ของระบบ
  • มีการป้องกันด้วย Galvanic Isolation



คุณลักษณะของอุปกรณ์

  • Ethernet Interface: 10/100 MBit/s, twisted pair, RJ45 connector
  • ช่องสัญญาณ CAN:
    • CAN@net NT 100: 1 x CAN
    • CAN@net NT 200: 2 x CAN
    • CAN@net NT 420: 4 x CAN (two of them with CAN FD)
  • การเชื่อมต่อ CAN:
    • CAN@net NT 100: D-Sub 9
    • CAN@net NT 200: Screw connector
    • CAN@net NT 420: Screw connector
  • number of bus nodes: 120
  • CAN bus termination resistor: None
  • CAN bitrates: 5 to 1000 kBit/s
  • CAN FD bitrates: Arbitration rate up to 1000 kBit/s, data rate up to 8000 kbit/s. (ทำการทดสอบจากแหล่งผลิต) ผู้ใช้งานสามารถเลือกกำหนดค่า Bit Rate ได้ ข้อควรระวัง Data Rate สูงสุดสามารถลดลงได้เนื่องจากสภายแวดล้อมในการใช้งาน เช่น ความยาวของสาย เป็นต้น
  • Power supply: 9 V to 36 V DC
  • อัตราการบริโภคกระแสไฟฟ้า: Typically 110 mA (at 24 V input voltage) or 230 mA (at 12 V input voltage)
  • Galvanic isolation: 1 kV for 1 sec
  • อุณหภูมิที่รองรับ: Operating temperature -40 °C to +85 °C, Storage temperature -40 °C to +85 °C
  • Housing: Polyamide housing for top hat rail mounting
  • Protection Class: IP20
  • Certification: CE, FCC, UL



หลักการตั้งค่าตัวอุปกรณ์

การกำหนดค่า CAN@net NT และการ Upload Firmware ทำได้โดยใช้เครื่องมือกำหนดค่าบนระบบ Windows ที่ใช้งานง่ายโดยผ่าน USB หรือ Ethernet ด้วยเครื่องมือนี้การกำหนดค่า Filter, Mapping, Multiplexer หรือTranslation Rules สามารถทำได้อย่างง่ายดาย โดยไม่จำเป็นต้องมีทักษะการเขียนโปรแกรม



หลักการทำงานของตัวอุปกรณ์

CAN-Ethernet Gateway

               ในรูปแบบการทำงานแบบ Gateway CAN@net NT สามารถเข้าถึงได้โดยตรงผ่านระบบปฎิบัติการพื้นฐาน เช่น Windows , Linux, VxWorks หรือ QNX รวมไปถึงระบบ Embedded โดยใช้ Protocol ASCII พื้นฐานบน TCP/IP Socket มาตรฐาน ทั้งนี้ในรูปแบบของ CAN-Ethernet Gateway ทำให้ CAN@net NT นั้นเป็นตัวเลือกที่ยืดหยุ่น และง่ายต่อการเข้าถึงระบบ CAN ใด ๆ ด้วยการรองรับ CAN ถึง 4 ช่องสัญญาณ (2 ช่องสัญญาณสำหรับ CAN FD) ผ่านระบบ LAN หรืออินเตอร์เน็ต



การเชื่อมต่อกับ PC

               ด้วย VCI Drive ที่รวมไว้สำหรับ Windows ทำให้ CAN@net NT สามารถทำงานได้เหมือนกับการเชื่อมต่อ Ixxat CAN PC ทั้งหมด ด้วย CAN@net NT ทำให้คุณสามารถใช้เครื่องมือ Ixxat ที่ใช้ VCI-based ทั้งหมด เช่น canAnalyser รวมถึงแอปพลิเคชันเฉพาะของลูกค้าที่มีพื้นฐานบน VCI Driver อีกทั้ง VCI CAN Driver ยังรองรับการสื่อสารกับอุปกรณ์ CAN@net NT สูงสุดถึง 128 เครื่องพร้อมกันอีกด้วย

CAN-Ethernet-CAN Bridge

ด้วยการใช้ CAN@net NT 420 สูงสุดสี่อุปกรณ์ (สูงสุดสองอุปกรณ์สำหรับ CAN@net NT 100/200) จะสามารถรองรับการทำงานในรูปแบบ CAN-Ethernet-CAN Bridge ได้ โดยมีช่องสัญญาณ CAN แยกกันสูงสุดสี่ช่อง (สองช่องสัญญาณสำหรับ CAN@net NT 200, หนึ่งช่องสัญญาณสำหรับ CAN@net NT 100) ต่ออุปกรณ์ Bridge ช่วยให้สามารถแลกเปลี่ยน CAN Message ระหว่างระบบ CAN ในระยะทางไกลผ่าน TCP/IP โดยใช้โครงสร้างพื้นฐาน Ethernet ที่มีอยู่ได้ การแบ่งส่วนระบบ CAN ยังเพิ่ม Reliability และ Failure Safety ของทั้งระบบอีกด้วย

Filtering and multiplexing

               ด้วยการใช้ Mapping Table การรับ/ส่งข้อความสามารถทำได้ระหว่างทั้ง 4 ช่องทาง ด้วยความสามารถของ Filter และ Conversion Rules  ทำให้ Filter, และแก้ไข CAN หรือ CAN FD Message ได้ ด้วยกลไกเหล่านี้ ภาระของ Bus จะลดลงในแต่ละเครือข่ายโดยส่ง Message ที่สนใจไปยังอีกเครือข่ายหนึ่งเท่านั้น สำหรับแอปพลิเคชัน SAE J1939 จะมี Mapping Table แบบพิเศษ ซึ่งได้รับการปรับให้เข้ากับพารามิเตอร์เฉพาะ ฟังก์ชัน data multiplexing/demultiplexing ช่วยให้สามารถ Mapping ข้อมูลต่าง ๆ เช่น ข้อมูล CAN-FD ไปยัง CAN Message มาตรฐานที่หลากหลาย รวมไปถึงฟังก์ชันอื่น ๆ อีกมากมาย

Action Rules

ในการตอบสนองต่อ Message ที่ได้รับ, อุปกรณ์ หรือ CAN Bus Status Event สามารถดำเนินการคำสั่งต่าง ๆ ได้โดยอัตโนมัติ เช่น การส่ง Message (CAN, CAN FD, MQTT), การเปลี่ยนการตั้งค่าอุปกรณ์ หรือการเปลี่ยนไฟสถานะ LED ของอุปกรณ์ Action Rules ถูกสร้างขึ้นผ่านเมนูแบบ Drop-down ที่ใช้งานง่ายสำหรับEvent และ Action ภายในเครื่องมือกำหนดค่าอุปกรณ์บนระบบ Windows หรือโดยใช้ LUA Script



MQTT for cloud connection

สามารถส่งสถานะข้อมูลของ CAN/CAN FD ผ่าน MQTT ไปยังระบบ Cloud ของท่านได้ ซึ่งเป็นหนึ่งในคุณสมบัติของ CAN@net NT โดยสามารถทำการโปรแกรมได้อย่างง่ายดายโดยใช้ Action Rules Lists อีกทั้ง Service ที่ฟรีสำหรับ Broker และ APPs ทำให้การส่งข้อมูลไปยังมือถือของท่าน หรืออุปกรณ์อื่น ๆ สามารถทำได้อย่างง่ายดายอีกด้วย



Cyclic transmission

Cyclic Transmission นั้นทำให้สามารถส่งต่อ Message แบบวนซ้ำได้ โดยทั้ง Message และ Cycle time จะถูกกำหนดไว้ใน central cyclic transmission table



อุปกรณ์เสริมที่ใช้ร่วมกัน

  • Sub-D9 Connector with CAN Termination: Order Number 1.04.0075.03000
  • CAN Cable: Order Number 04.0076.00180
  • Y CAN Cable: Order Number 04.0076.00001
