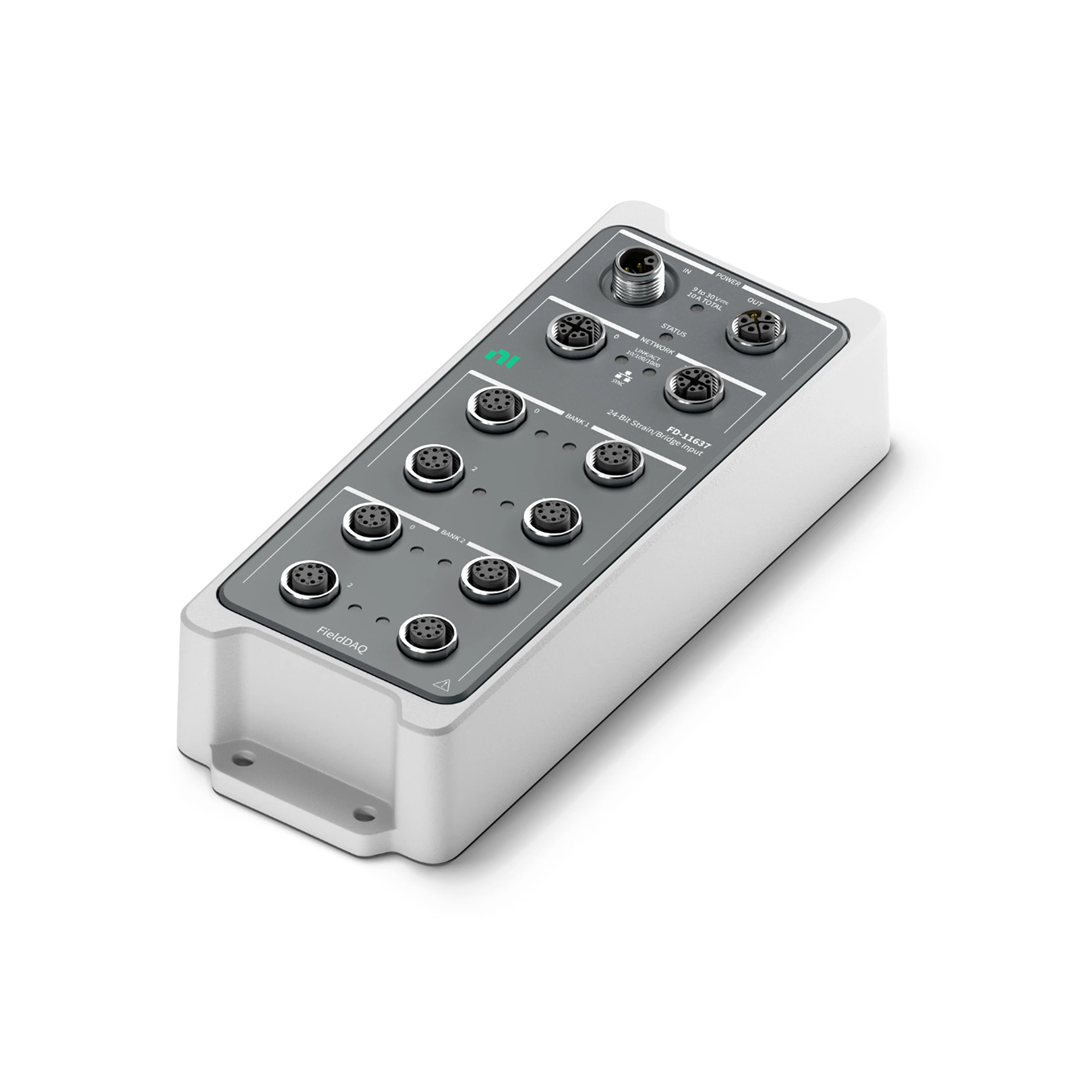

FD-11637 8-Channel Strain/Bridge Input Device for FieldDAQ

รายละเอียด

FD-11634 8-Channel Sound and Vibration Input Device for FieldDAQ

รหัสสินค้า 785641-01

รายละเอียดเกี่ยวกับสินค้า

อุปกรณ์วัดสัญญาณจาก Bridge-Based Sensors เช่น Strain Gages และ Load Cells ในสภาพแวดล้อมที่ไม่อำนวยต่อการวัด FieldDAQ ถูกออกแบบมาเพื่อรองรับการทำงานในสภาพแวดล้อมที่ท้าทาย สามารถทนฝุ่น ความชื้น แรงสั่นสะเทือน และอุณหภูมิที่หลากหลาย เหมาะสำหรับใช้งานที่ต้องการความทนทานเป็นพิเศษและนำเสนอเทคโนโลยี TSN เพื่อการใช้งานแบบกระจายไปตามจุดต่าง ๆ ที่ง่ายขึ้น

Strain/Bridge Input Device for FieldDAQ สามารถรองรับการวัดได้มากถึง 8 ช่องสัญญาณและมี Built-in Bridge Completion รวมถึงการกระตุ้นด้วยแรงดันไฟฟ้า เพื่อรองรับ Quarter-, Half- และ Full-Bridge Sensors นอกจากนี้ยังมี Anti-Alias Filtering, Offset Nulling และ Shunt Calibration เพื่อลดผลกระทบของสัญญาณรบกวน และ ปรับปรุงความแม่นยำในการวัด และสำหรับอุปกรณ์ FieldDAQ ทุกรุ่นจะมีระดับการป้องกันสูงถึง IP67 (กันฝุ่นและกันน้ำ) สามารถทำงานในสภาพแวดล้อม -40 °C ถึง 85 °C และสามารถรองรับแรง 100 g Shock และ 10 g Vibration มีเครือข่าย Time Sensitive (TSN) ช่วยให้การซิงโครไนซ์ผ่านเครือข่ายของโหนดรับข้อมูลได้โดยไม่ต้องเดินสายเพิ่มเติมหรือตั้งค่าโปรแกรมที่ซับซ้อน อุปกรณ์นี้มีสวิตช์เครือข่ายและวงจรจ่ายไฟในตัวที่สามารถทำ daisy-chaining ได้อย่างง่าย Strain/Bridge Input Device for FieldDAQ เหมาะอย่างยิ่งสำหรับ Test Cell และสภาพแวดล้อมกลางแจ้ง

คุณสมบัติสินค้า

ชนิดของจุดเชื่อมต่อโมดูล: 5-pin A-coded M12 connectors

ลักษณะของ Input

• จำนวนช่องสัญญาณ: 8 analog input channels
• Isolation: Galvanic isolation between channels and to chassis
• Input range: ±38 mV/V
• Bridge completion
  • Half and Full: Internal
  • Quarter: Internal, 120 Ω and 350 Ω
• ความละเอียดของ ADC: 24 bits
• Sample mode: Simultaneous
• Timebases (f_M)
  • Frequency: 13.1072 MHz, 12.8 MHz, 12.288 MHz, 10.24 MHz
• Sampled data rate range (f_s)
  • Minimum: 500 Samples/s
  • Maximum: 102.4 kSamples/s
• Excitation
  • Voltage: 3 V, 5 V, 10 V
  • Allowable load resistance
    • 10 V excitation: ≥225 Ω
    • 5 V or 3 V excitation: ≥108 Ω
  • Resistance threshold for open circuit detection
    • Minimum: 1.20 kΩ
    • Typical: 1.75 kΩ
    • Maximum: 2.60 kΩ
  • Shunt calibration resistance (quarter-bridge mode only)
    • 350 Ω:90 kΩ
    • 120 Ω:66 kΩ

ลักษณะของ Timing and Syncronization

• Protocol: IEEE 802.1AS for network synchronization over 1000 Base-TX, full-duplex

ลักษณะของ Network Interface

• Network protocols: TCP/IP, UDP

ลักษณะของ Ethernet

• Number of ports: 2 ช่อง แบบ 8-pin X-coded M12 ports, internally switched
• Communication rates: 10/100/1000 Mbps, auto-negotiated
• Maximum cabling distance: 100 m/segment

ข้อกำหนดสำหรับแหล่งจ่ายพลังงานไฟฟ้า

• Voltage input range
  • Vin: 9 V DC to 30 V DC
  • Vaux: Up to 30 V DC
• Maximum device power consumption: 15 W
• Power input connector: 5-pin L-coded male M12 connector
• Power output connector: 5-pin L-coded female M12 connector
• Current Limits
  • Power IN/OUT terminals
    • Vin: 10 A maximum
    • Vaux: 10 A maximum total (combined with Vin)

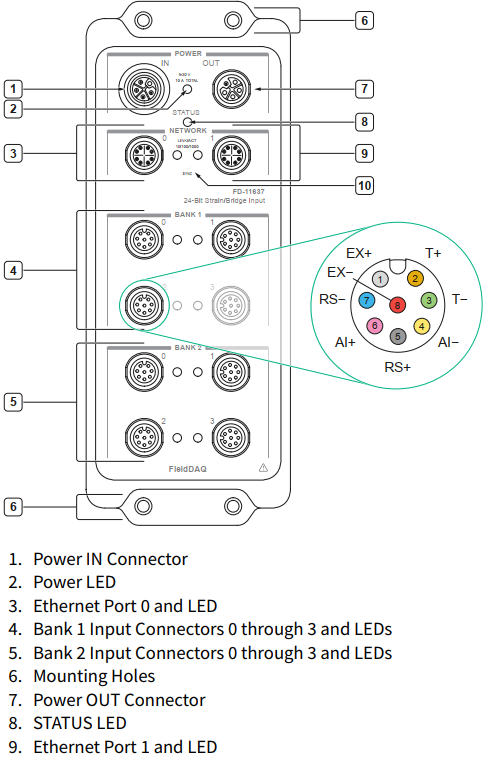

รายละเอียดการเชื่อมต่ออุปกรณ์เข้ากับโมดูล
