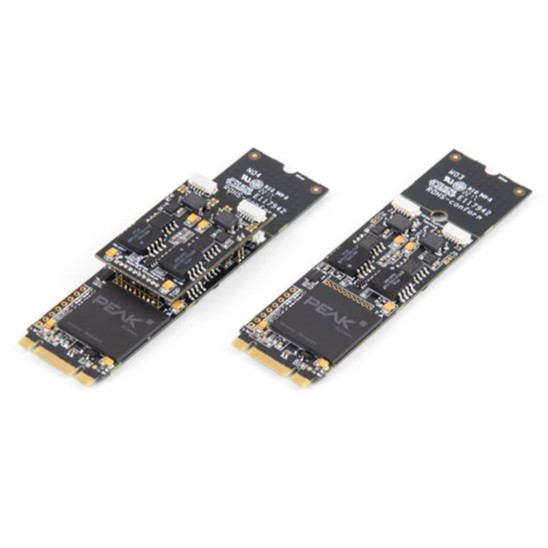

PEAK System: PCAN-M.2 CAN and CAN FD Interface for M.2 (Dual Channel)

รายละเอียด

PEAK System: PCAN-M.2 CAN and CAN FD Interface for M.2 (Dual Channel)

รหัสสินค้า  IPEH-004084

รายละเอียดเกี่ยวกับสินค้า

PCAN-M.2 ช่วยให้สามารถเชื่อมต่อเครือข่าย CAN และ CAN FD ผ่านอินเทอร์เฟซ M.2 (PCIe) ของบอร์ดคอมพิวเตอร์สมัยใหม่ ด้วยรูปแบบที่เล็ก การ์ดปลั๊กอินจึงเหมาะอย่างยิ่งสำหรับพีซีแบบฝัง คอมพิวเตอร์บอร์ดเดี่ยว (SBC) และแอปพลิเคชันแบบฝังขนาดกะทัดรัด มีการแยกกระแสไฟฟ้าระหว่างคอมพิวเตอร์ และฝั่ง CAN สูงถึง 300 โวลต์ ตัวสินค้านี้มีจำหน่ายในเวอร์ชันหนึ่ง สองหรือสี่ช่องสัญญาณ

มาตรฐาน CAN FD (CAN ที่มีอัตราข้อมูลที่ยืดหยุ่น) มีลักษณะเด่นหลัก คือแบนด์วิธที่สูงกว่าสำหรับการถ่ายโอนข้อมูล สูงสุด 64 ไบต์ข้อมูลต่อเฟรม CAN FD (จากเดิม 8 ไบต์จนถึงปัจจุบัน) สามารถส่งด้วยอัตราบิตสูงสุด 12 Mbit/s CAN FD เข้ากันได้กับมาตรฐาน CAN 2.0 A/B ดังนั้นโหนด CAN FD จึงสามารถใช้ในเครือข่าย CAN ที่มีอยู่ได้ ตัวอุปกรณ์นี้จะไม่รองรับ CAN FD Extensions

นอกเหนือจากนี้ยังมีซอฟต์แวร์สำหรับการตรวจสอบ PCAN-View และอินเทอร์เฟซการเขียนโปรแกรม PCAN-Basic สำหรับการพัฒนาแอปพลิเคชันที่มีการเชื่อมต่อ CAN รวมอยู่ในแพ็คเกจนี้ และรองรับ CAN FD มาตรฐาน



ISO / Non-ISO CAN FD

นับตั้งแต่การใช้งาน CAN FD ครั้งแรก ตัวโปรโตคอลได้รับการปรับปรุง และตอนนี้ตัวโปรโตคอลได้เป็นไปตามมาตรฐาน ISO 11898-1 ดังนั้น CAN FD ที่ได้รับการปรับปรุงให้เข้ากับมาตรฐานนั้นไม่สามารถใช้งานร่วมกับโปรโตคอลดั้งเดิมได้

PEAK-System คำนึงถึงเรื่องนี้ด้วยการรองรับโปรโตคอลทั้งสองเวอร์ชันด้วยอินเทอร์เฟซ CAN FD หากจำเป็น ผู้ใช้สามารถสลับไปใช้โปรโตคอล CAN FD ที่เหมาะสมกับงานได้โดยซอฟต์แวร์ (Non-ISO และ ISO)



Download PCAN M.2 Datasheet



คุณสมบัติสินค้า

• CAN interface for the M.2 slot (uses PCIe lane)
• 1, 2, or 4 High-speed CAN channels (ISO 11898-2)
• Form factor M.2 type: 2280/2260-B-M; Height: Single and Dual Channel 4.6 mm, Four Channel 10.2 mm; Component height of top side above form factor specification of 1.5 mm
• Complies with CAN specifications 2.0 A/B and FD
• CAN FD support for ISO and Non-ISO standards switchable
• CAN FD bit rates for the data field (64 bytes max.) from 20 kbit/s up to 12 Mbit/s
• CAN bit rates from 20 kbit/s up to 1 Mbit/s
• CAN bus connection via connection cable and D-Sub, 9-pin (in accordance with CiA® 106)
• FPGA implementation of the CAN FD controller
• Microchip CAN transceiver MCP2558FD
• Galvanic isolation on the CAN connection up to 300 V, separate for each CAN channel
• CAN termination can be activated through solder jumpers, separately for each CAN channel
• PCIe data transfer via bus master DMA
• DMA memory access operations with 32- and 64-bit addresses
• Measurement of bus load including error frames and overload frames on the physical bus
• Induced error generation for incoming and outgoing CAN messages
• Extended operating temperature range from -40 to +85 °C (-40 to +185 °F)



ตัวสินค้าประกอบด้วย

• PCAN-M.2 card
• Connection cables incl. D-Sub connector optionally 20 or 40 Other lengths on request
• ไดร์เวอร์สำหรับ Windows® 11 (x64/ARM64), 10 (x64) และ Linux
• CAN monitor PCAN-View for Windows®
• Programming interface PCAN-Basic for developing applications with CAN connection
• Programming interfaces for standardized protocols from the automotive sector
• คู่มือการใช้งานในรูปแบบ PDF
