รายละเอียด
PEAK System: PCAN-PCI Express FD CAN and CAN FD Interface for PCI Express (Four Channel)
รหัสสินค้า IPEH-004040
รายละเอียดเกี่ยวกับสินค้า

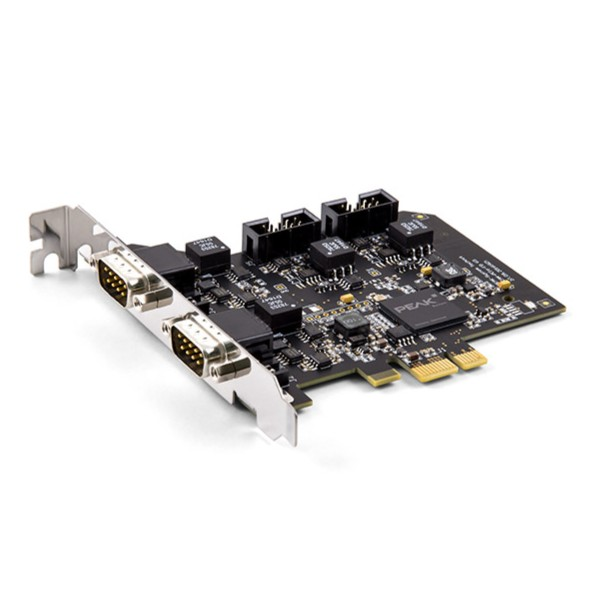

การ์ดปลั๊กอิน PCAN-PCI Express FD ช่วยให้สามารถเชื่อมต่อพีซีที่มีสล็อต PCI Express กับเครือข่าย CAN FD และ CAN มีการแยกกระแสไฟฟ้าสูงถึง 500 โวลต์ระหว่างคอมพิวเตอร์และด้าน CAN การ์ดนี้มีจำหน่ายในรูปแบบหนึ่ง สอง และสี่ช่องสัญญาณ
มาตรฐาน CAN FD (CAN ที่มีอัตราข้อมูลที่ยืดหยุ่น) มีลักษณะเด่นหลัก คือแบนด์วิธที่สูงกว่าสำหรับการถ่ายโอนข้อมูล สูงสุด 64 ไบต์ข้อมูลต่อเฟรม CAN FD (จากเดิม 8 ไบต์จนถึงปัจจุบัน) สามารถส่งด้วยอัตราบิตสูงสุด 12 Mbit/s CAN FD เข้ากันได้กับมาตรฐาน CAN 2.0 A/B ดังนั้นโหนด CAN FD จึงสามารถใช้ในเครือข่าย CAN ที่มีอยู่ได้ ตัวอุปกรณ์นี้จะไม่รองรับ CAN FD Extensions
นอกเหนือจากนี้ยังมีซอฟต์แวร์สำหรับการตรวจสอบ PCAN-View และอินเทอร์เฟซการเขียนโปรแกรม PCAN-Basic สำหรับการพัฒนาแอปพลิเคชันที่มีการเชื่อมต่อ CAN รวมอยู่ในแพ็คเกจนี้ และรองรับ CAN FD มาตรฐาน
ISO / Non-ISO CAN FD
นับตั้งแต่การใช้งาน CAN FD ครั้งแรก ตัวโปรโตคอลได้รับการปรับปรุง และตอนนี้ตัวโปรโตคอลได้เป็นไปตามมาตรฐาน ISO 11898-1 ดังนั้น CAN FD ที่ได้รับการปรับปรุงให้เข้ากับมาตรฐานนั้นไม่สามารถใช้งานร่วมกับโปรโตคอลดั้งเดิมได้
PEAK-System คำนึงถึงเรื่องนี้ด้วยการรองรับโปรโตคอลทั้งสองเวอร์ชันด้วยอินเทอร์เฟซ CAN FD หากจำเป็น ผู้ใช้สามารถสลับไปใช้โปรโตคอล CAN FD ที่เหมาะสมกับงานได้โดยซอฟต์แวร์ (Non-ISO และ ISO)
Download PCAN PCI Express FD Datasheet
คุณสมบัติสินค้า
- PC plug-in card (PCIe x1) for PCI Express slots
- 1, 2, or 4 High-speed CAN channels (ISO 11898-2)
- Complies with CAN specifications 2.0 A/B and FD
- CAN FD support for ISO and Non-ISO standards switchable
- CAN FD bit rates for the data field (64 bytes max.) from 25 kbit/s up to 12 Mbit/s
- CAN bit rates from 25 kbit/s up to 1 Mbit/s
- CAN bus connection via D-Sub, 9-pin (in accordance with CiA® 106)
- FPGA implementation of the CAN FD controller
- NXP TJA1044GT CAN transceiver
- Galvanic isolation on the CAN connection up to 500 V, separate for each CAN channel
- CAN termination can be activated through solder jumpers, separately for each CAN channel
- PCIe data transfer via bus master DMA
- DMA memory access operations with 32- and 64-bit addresses
- Measurement of bus load including error frames and overload frames on the physical bus
- Induced error generation for incoming and outgoing CAN messages
- 5-Volt supply to the CAN connection can be connected through a solder jumper, e.g. for external bus converter
- Extended operating temperature range from -40 to +85 °C (-40 to +185 °F)
ตัวสินค้าประกอบด้วย
- Plug-in card PCAN-PCI Express FD
- Slot bracket with D-Sub connectors for the CAN bus (เฉพาะรุ่นสี่ช่องสัญญาณ)
- ไดร์เวอร์สำหรับ Windows® 11 (x64/ARM64), 10 (x64) และ Linux
- CAN monitor PCAN-View for Windows®
- Programming interface PCAN-Basic for developing applications with CAN connection
- Programming interfaces for standardized protocols from the automotive sector
- คู่มือการใช้งานในรูปแบบ PDF
