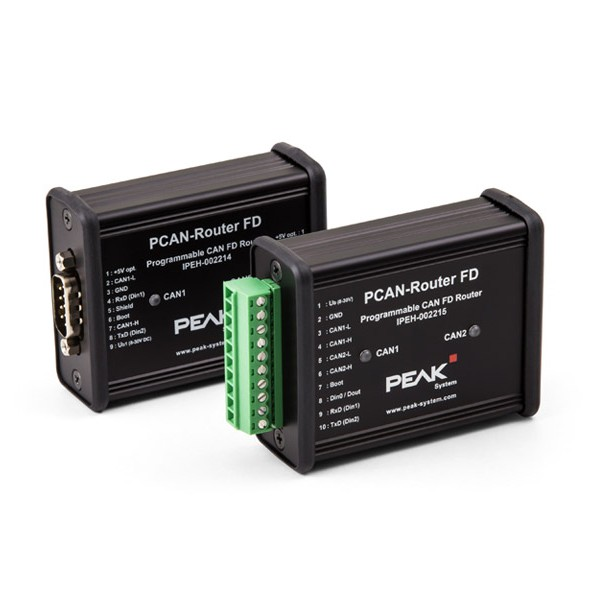

PEAK System: PCAN-Router FD Universal Programmable Converter for CAN and CAN FD (D-Sub Connector)
รหัสสินค้า IPEH-002214
รายละเอียดเกี่ยวกับสินค้า
PCAN-Router FD ทำให้สามารถเชื่อมต่อกับ CAN FD หรือ CAN บัสสองตัว จากไมโครคอนโทรลเลอร์ ARM Cortex M4F พฤติกรรมของโมดูล และการกำหนดเส้นทางข้อมูลระหว่างช่อง CAN FD ทั้งสองช่องสามารถตั้งโปรแกรมได้อย่างอิสระ โดยเฉพาะอย่างยิ่งตัวโมดูลนี้ยังมีความสามารถในการแปลงจาก CAN เป็น CAN FD หรือในทางกลับกัน ทำให้ง่ายต่อการรวมแอปพลิเคชัน CAN FD เข้ากับเครือข่าย CAN 2.0 ที่มีอยู่แล้วอีกด้วย
เมื่อใช้ไลบรารีการเขียนโปรแกรมและคอมไพเลอร์ GNU สำหรับ C และ C++ เฟิร์มแวร์จะถูกสร้างขึ้นแล้วถ่ายโอนไปยังโมดูลผ่านทาง CAN ตัวสินค้า PCAN-Router FD จะมาพร้อมกับเฟิร์มแวร์มาตรฐาน และซอร์สโค้ดที่เกี่ยวข้อง
โมดูลนี้ได้รับการติดตั้งในโครงอะลูมิเนียม และจัดส่งในเวอร์ชันที่มีขั้วต่อ D-Sub สองตัวหรือแถบขั้วต่อสกรู
Download PCAN Router FD Datasheet
ข้อกำหนดของตัวสินค้า
- การกำหนดค่าต้องใช้อินเทอร์เฟซ PEAK CAN
คุณสมบัติสินค้า
- NXP LPC4078 microcontroller (ARM Cortex M4 with FPU, 120 MHz)
- On-chip 4 kByte EEPROM
- 8 MByte SPI flash
- Two High-speed CAN channels (ISO 11898-2)
- Comply with CAN specifications 2.0 A/B and FD
- CAN FD support for ISO and Non-ISO standards
- CAN FD bit rates for the data field (64 bytes max.) from 40 kbit/s up to 12 Mbit/s
- CAN bit rates from 40 kbit/s up to 1 Mbit/s
- NXP TJA1043T CAN transceiver with wake-up
- CAN termination can be activated through solder jumpers, separately for each CAN channel
- Connections via two 9-pin D-Sub connectors or one 10-pole screw-terminal strip (Phoenix)
- RS-232 connector for serial data transfer
- I/O connection:
- One digital input (Low-active)
- One digital output (Low-side switch, max. 600 mA)
- 2 additional digital inputs alternatively to RS-232 (Low-active)
- Status signaling with two 2-color LEDs
- Aluminum casing, optional with DIN rail fixing option available
- Voltage supply from 8 to 30 V
- Extended operating temperature range from -40 to +85 °C (-40 to +185 °F)
- New firmware can be loaded via CAN interface
ตัวสินค้าประกอบด้วย
- PCAN-Router FD in aluminum casing
- IPEH-002215: mating connector (Phoenix Contact MC 1,5/10-ST-3,81 – 1701458)
- Windows® development package with GCC ARM Embedded, flash program, and programming examples
- คู่มือการใช้งานในรูปแบบ PDF
