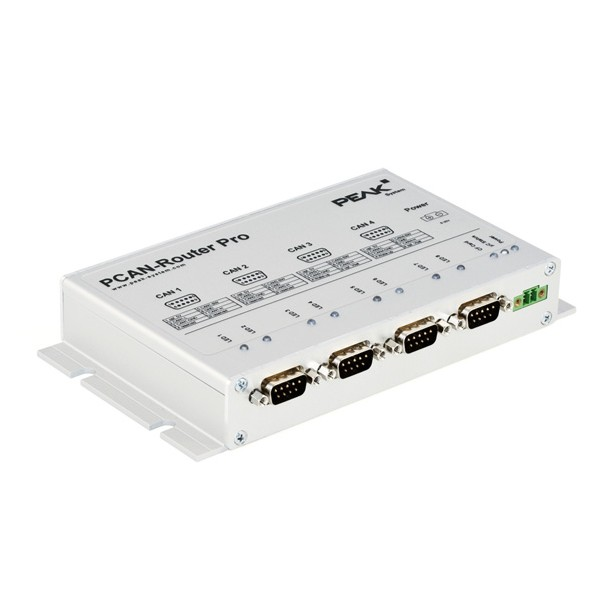

PEAK System: PCAN-Router Pro 4-Channel CAN Router with Data Logger
รหัสสินค้า IPEH-002212
รายละเอียดเกี่ยวกับสินค้า
PCAN-Router Pro ช่วยให้สามารถเข้าร่วมการรับส่งข้อมูลจาก CAN บัสความเร็วสูงสี่ตัว ลักษณะการทำงานของเราเตอร์ได้รับการกำหนดค่าผ่าน CAN บัสด้วยโปรแกรม Windows PPCAN-Editor ที่มากับตัวสินค้า เช่นเดียวกับการส่งต่อโดยตรง ข้อมูล CAN ยังสามารถประมวลผล จัดการ และกรองได้หลายวิธี มีบล็อกฟังก์ชัน และการตั้งค่าอื่นๆ มากมายให้ผู้ใช้ตั้งค่าได้ นอกจากนี้ยังมีช่อง CAN เสมือนเป็นช่องที่ห้า ซึ่งใช้สำหรับบันทึกการรับส่งข้อมูลทั้งหมดไปยังการ์ด CompactFlash
ตัวสินค้าจะใช้เฟิร์มแวร์มาตรฐานสำหรับ PCAN-Router Pro คุณสามารถสร้าง และปรับใช้เฟิร์มแวร์แบบกำหนดเองที่เข้ากับไมโครคอนโทรลเลอร์ ARM NXP LPC2294 ได้ เฟิร์มแวร์ถูกสร้างขึ้นโดยใช้แพ็คเกจการพัฒนาที่มาพร้อมกับคอมไพเลอร์ GNU สำหรับ C และ C++ จากนั้นจึงถ่ายโอนไปยังโมดูลผ่านทาง CAN นอกจากนี้ตัวสินค้ายังประกอบไปด้วยตัวอย่างการเขียนโปรแกรมต่างๆ ช่วยอำนวยความสะดวกในการใช้งานโซลูชันของท่านเอง
โมดูลตัวรับส่งสัญญาณ CAN ใน PCAN-Router Pro ช่วยให้สามารถปรับช่อง CAN แต่ละช่องได้อย่างยืดหยุ่นตามความต้องการ ตัวอย่างเช่น ตัวรับส่งสัญญาณ CAN ความเร็วต่ำ และสายเดี่ยวตัวสินค้าก็สามารถรองรับได้เช่นกัน
Download PCAN Router Pro Datasheet
ข้อกำหนดของตัวสินค้า
- การกำหนดค่าต้องใช้อินเทอร์เฟซ PEAK CAN
คุณสมบัติสินค้า
- 4 High-speed CAN channels (ISO 11898-2)
- Comply with CAN specifications 2.0 A/B
- CAN bit rates from 40 kbit/s up to 1 Mbit/s
- NXP TJA1041 CAN transceiver with wake-up
- Alternative pluggable transceiver modules on request
- CAN connections are D-Sub, 9-pin (in accordance with CiA® 106)
- CAN termination switchable, separately for each CAN channel
- Wake-up function using separate input, CAN bus, or real-time clock
- CompactFlash card slot
- Battery-buffered real-time clock (RTC), can also be used for wake-up
- Beeper
- Status LEDs for CAN channels, CompactFlash card, microcontroller, and power supply
- NXP microcontroller LPC2294
- Aluminum casing with flange. DIN rail fixing option available on request
- 8 to 27 V power supply, protection against overvoltage and reverse polarity
- Extended operating temperature range from -40 to +85 °C (-40 to +185 °F)
คุณสมบัติของเฟิร์มแวร์มาตรฐาน
- Detailed configuration with the software PPCAN-Editor 2 for Windows®
- Various function blocks for data processing and manipulation
- Configurable beeper
- Configurable CAN channel status LEDs
- Recording of CAN data and error frames to a CompactFlash card
- Conversion of logging data to various output formats using Windows® software
ตัวสินค้าประกอบด้วย
- PCAN-Router Pro in aluminum casing including mating connector for power supply (Phoenix Contact MC1,5/2-STF-3,81 – 1827703)
- Configuration software PPCAN-Editor 2 for Windows®
- Conversion software PEAK-Converter for Windows®
- Industrial CompactFlash card (min. 1 GB)
- Windows® development package with GCC ARM Embedded, flash program, and programming examples
- คู่มือการใช้งานในรูปแบบ PDF
*ราคายังไม่รวมภาษีนำเข้า และภาษีมูลค่าเพิ่ม
