รายละเอียด

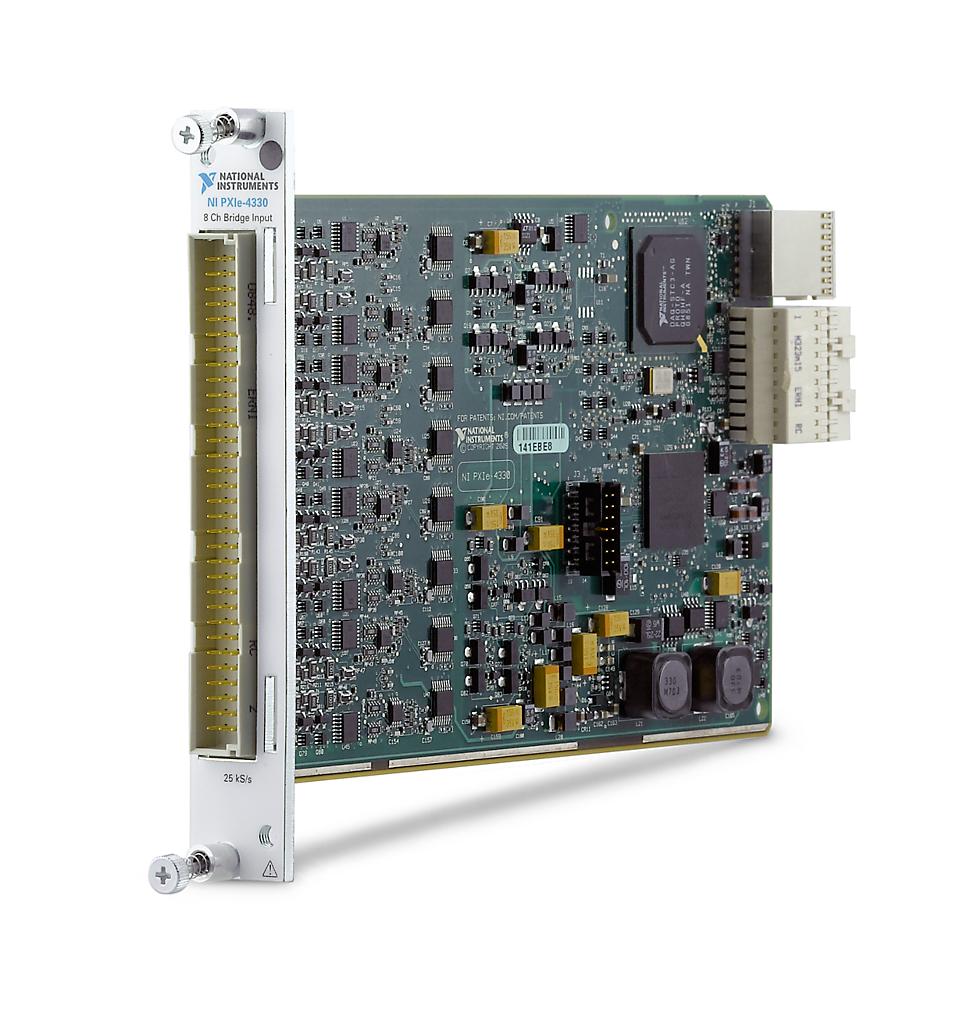

PXIe–4330 25.6 kS/s/channel, 120 Ω, 1000 Ω, 350 Ω Bridge Resistance, 8–Channel
รหัสสินค้า 781346-01
รายละเอียดเกี่ยวกับสินค้า
ทำการวัด Bridge-Based Sensors เช่น Strain Gages และ Load Cells ผ่านระบบ PXI
PXI Strain/Bridge Input Modules มีช่องสัญญาณสูงสุดถึงแปดช่องสัญญาณที่รองรับ Sensor แบบ Quarter, Half, หรือ Full Bridge ที่ Sampling Rate สูงถึง 102.4 kS/s ตัวโมดูลนั้นมีความแม่นยำสูง, High Data Throughput และคุณสมบัติการ Synchronization ที่หลากหลาย นอกจากนี้คุณสามารถเลือกคุณสมบัติเพิ่มเติมเช่น Remote Sensing, Internal Bridge Completion รวมไปถึง Shunt Calibration แบบแยกช่องสัญญาณ
PXI Strain/Bridge Input Modules เหมาะสำหรับการวัด Dynamic Strain, Load และ Pressured รวมไปถึงการทดสอบการติดตั้งเซลล์ที่ต้องการความแม่นยำและความยืดหยุ่น
คุณสมบัติสินค้า
ชนิดของจุดเชื่อมต่อโมดูล: DIN 41612/IEC 60603-2
ลักษณะของ Bus: PXI Express
ลักษณะของ Input
- จำนวนช่องสัญญาณ: 8 analog input
- ชนิดของ ADC: Delta-Sigma (with analog prefiltering)
- ADC resolution: 24 bits
- โหมดของการ Sampling: Simultaneous
- ช่วงของ Input:
- Vex ≤ 2.5 V: ±100 mV/V
- Vex ≥ 2.75 V: ±25 mV/V
- Common-mode voltage input range (Vcm): ±2 V
- Sample rates (fs): 1 S/s to 100 S/sin 1 S/s increments, 100 S/s to 102.4 kS/s in 100 S/s increments
ลักษณะของ Bridge Completion
- Modes: Full, half, quarter
- Selection: Software selectable, per channel
- Half-bridge completion
- Tolerance: ±500 μV/V max
- Stability: 2.5 μV/V per °C max
- Quarter-bridge completion
- Values: 120 Ω, 350 Ω, 1 kΩ
- Tolerance: 0.1% max
- Stability: 10 ppm/°C max
ลักษณะของ Excitation
- Selection: Software selectable, per channel
- ชนิดของการ Excitation: Constant differential voltage (balanced)
- Values (Vex): 0.625 V, 1 V, 1.5 V, 2 V, 2.5 V, 2.75 V, 3.3 V, 5 V, 7.5 V, 10 V
- Tolerance: ±0.5% ±83 mV max
- Minimum current: 29 mA
ลักษณะของ Shunt Calibration
- Selection: Software selectable, per channel
- Location: Internal across quarter-bridge completion, External referenced to negative excitation
- Values: 33.333 kΩ, 50 kΩ, 100 kΩ
- Tolerance: 0.1% max
- Stability: 10 ppm/°C max
รายละเอียดการเชื่อมต่ออุปกรณ์เข้ากับโมดูล
- อุปกรณ์ต่อพ่วงที่ต้องใช้งานร่วมกัน
Connector Blocks
- NI TB-4330 Terminal Block for PXIe-4330: Part Number 781347–01
*ราคายังไม่รวมภาษีนำเข้า และภาษีมูลค่าเพิ่ม
