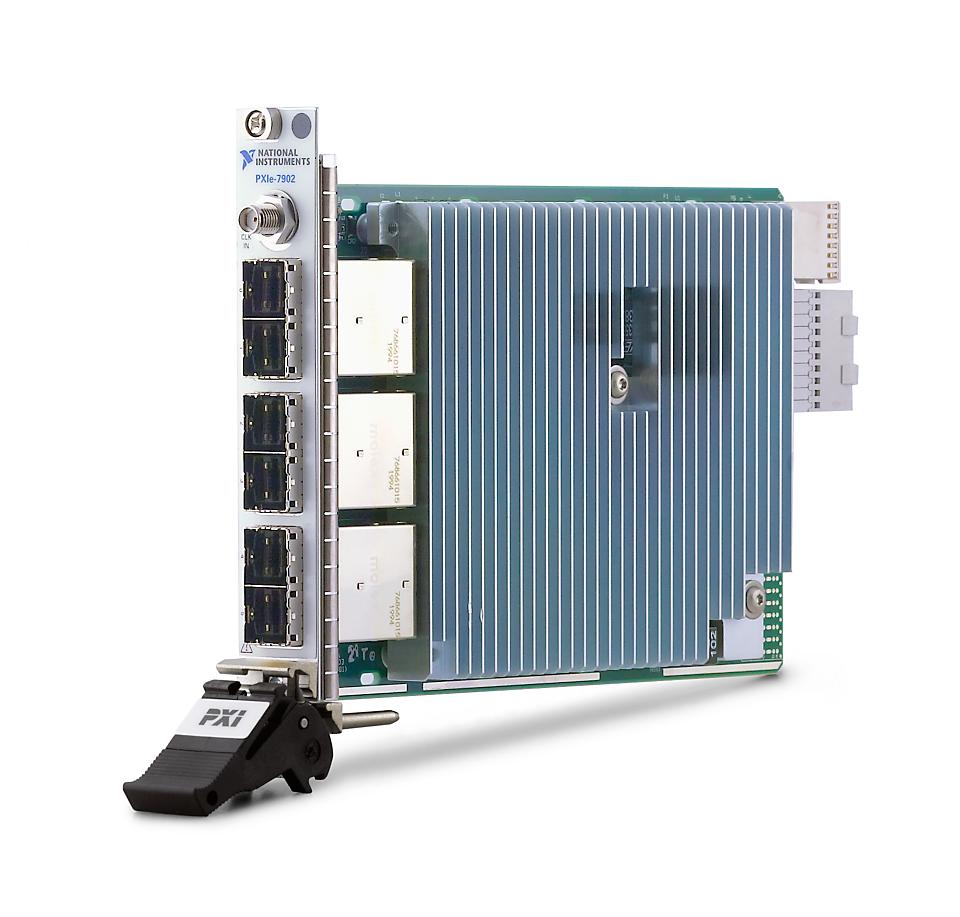

PXIe-7902 24 Digital Channels High-Speed Serial Module

รายละเอียด

PXIe-7902 24 Digital Channels High–Speed Serial Module

รหัสสินค้า 784232-01

รายละเอียดเกี่ยวกับสินค้า

จัดเตรียม Multigigabit Transceivers ที่ใช้ในการตรวจสอบการทำงานที่เหมาะสมของ SerDes Interfaces และสตรีมข้อมูลผ่าน High-Speed Serial Data Links

PXI High-Speed Serial Instruments ประกอบไปด้วย FPGA ที่ผู้ใช้สามารถโปรแกรมได้ และสามารถเข้าถึง Multigigabit Transceivers เพื่อใช้ Standard Protocol ที่หลากหลาย และ Custom High‐Speed Serial Protocols โดยสามารถโปรแกรมได้ใน LabVIEW FPGA เพื่อปรับแต่งให้เข้ากับงานของคุณมากที่สุดและนำสามารถกลับมาใช้ใหม่ได้

นอกจากนี้ PXI High-Speed Serial Instruments ยังสามารถใช้คุณสมบัติจาก PXI clocking, Triggering และ High‐Speed Data Movement ซึ่งรวมถึงการ Streaming จาก Disk และ Peer-to-Peer Streaming อีกด้วย

คุณสมบัติสินค้า

• ชนิดของจุดเชื่อมต่อโมดูล: Mini-SAS HD, SMA
• ชนิดของ Bus: PXI Express

ลักษณะของ Port 0-Port 5

• Data rate: 500 Mbps to 8 Gbps and 9.8 Gbps to 12.5 Gbps, characteristic
• Number of multi-gigabit transceivers (MGTs): 24 (4 per connector)
• Supported high speed cable type: Electrical/optical
• Optical cable power: 3.3V ±5%, 1 A per port
• I/O AC coupling capacitor: 100 nF
• TX Channel
  • Minimum differential generation peak-to-peak voltage: 1000 mV into 100 Ω, characteristic
• RX Channel
  • Differential peak-to-peak input voltage range
    • ≤6.6 Gb/s: 150 mV to 2,000 mV, nominal
    • >6.6 Gb/s: 150 mV to 1,250 mV, nominal
  • Differential input resistance: 100 Ω, nominal

ลักษณะของ CLK IN

• Coupling: AC
• Input impedance: 50 Ω, nominal
• Input frequency range: 10 MHz to 300 MHz, characteristic
• Input amplitude: 0.4 Vpp to 5.7 Vpp into 50 Ω, characteristic

ลักษณะของ Reconfigurable FPGA

• FPGA: Xilinx Virtex-7 XC7VX485T

ลักษณะของ Onboard DRAM

• Memory size: 2 GB, single bank
• Theoretical maximum data rate: 10.5 GB/s

รายละเอียดการเชื่อมต่ออุปกรณ์เข้ากับโมดูล

• อุปกรณ์ต่อพ่วงที่ต้องใช้งานร่วมกัน

Cable

• Mini-SAS HD x4 Cable, 1m: Part Number 783976–01
• Mini-SAS HD x4 Cable, 3m: Part Number 783977–01
• Mini-SAS HD x4 Active Optical Cable, 10m: Part Number 783978–01
• Mini-SAS HD x4 Active Optical Cable, 50m: Part Number 783979–01
