รายละเอียด

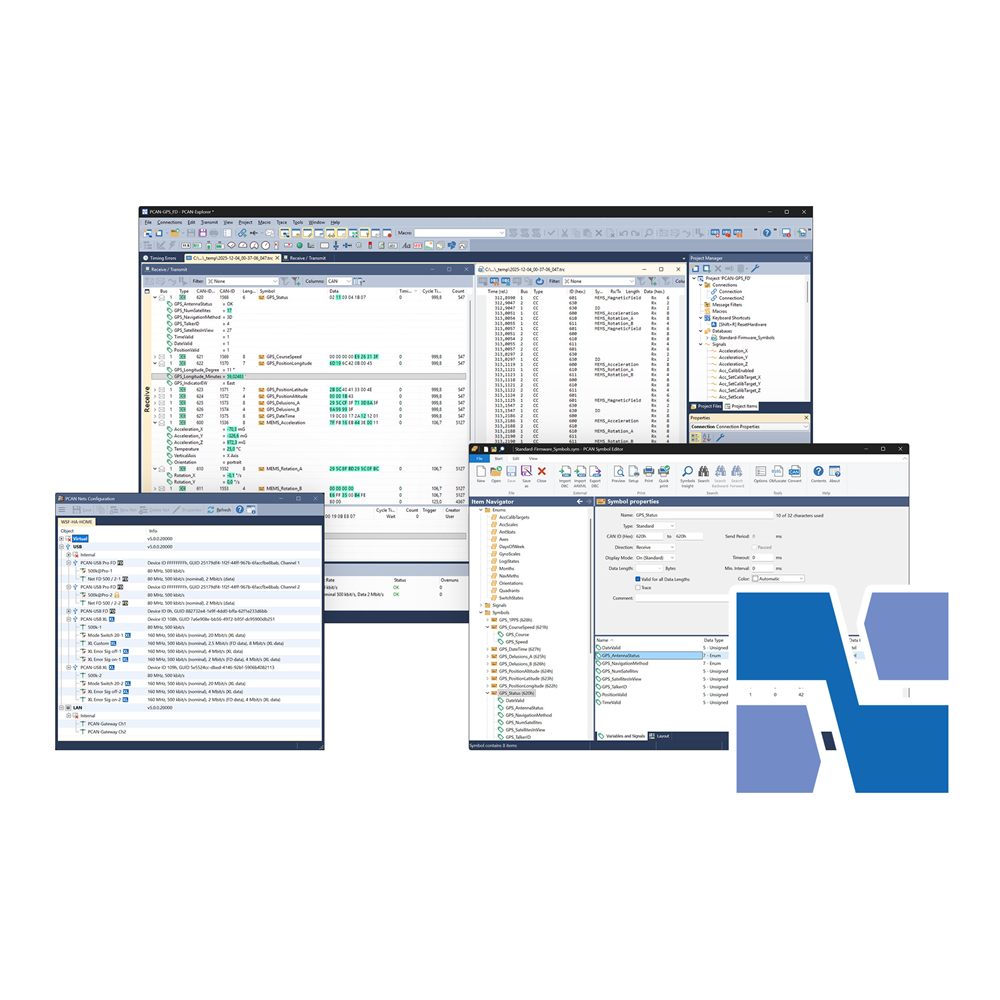

PCAN-Explorer 7
Order Number:
หมายเหตุ
- แพ็กเกจ Full Bundle ประกอบด้วย License ของ PCAN-Explorer 7 พร้อม Add-ins ทั้งหมด ได้แก่ Plotter, Instruments Panel, Bus Descriptions และ J1939
- ซอฟต์แวร์จัดส่งในรูปแบบไฟล์ดาวน์โหลดเป็นมาตรฐาน และสามารถขอสื่อสำหรับการติดตั้งในรูปแบบอื่นได้ตามต้องการ
รายละเอียดสินค้า
PCAN-Explorer 7 สุดยอดโปรแกรม อันทรงพลังและอเนกประสงค์สำหรับการพัฒนา ทดสอบและปรับปรุงระบบ CAN, CAN FD และ CAN XL
PCAN-Explorer 7 เป็นซอฟต์แวร์ระดับมืออาชีพสำหรับการทำงานกับ CAN CC (Classic CAN), CAN FD และ CAN XL ช่วยให้ผู้ใช้สามารถตรวจสอบการรับส่งข้อมูลบน CAN Bus ได้ทั้งระดับข้อความและสัญญาณ รวมถึงส่งข้อความ CAN ได้ทั้งแบบ Manual และแบบอัตโนมัติตามช่วงเวลา เพื่อใช้ในการควบคุมอุปกรณ์หรือจำลองการทำงานของระบบ
จุดเด่นของโปรแกรมนี้คือ การแปลง CAN Messages ให้เป็นข้อมูลที่สามารถอ่านเข้าใจได้ โดยทำงานร่วมกับ Symbol Files ของ PEAK หรือฐานข้อมูลภายนอกที่รองรับจากผู้ผลิตรายอื่น
มีฟังก์ชัน Trace สำหรับบันทึกและเล่นซ้ำข้อมูลจาก CAN Bus ได้หลายบัสพร้อมกัน รองรับการเล่นแบบทีละขั้น และกำหนด Breakpoint เพื่อช่วยในการวิเคราะห์ข้อมูล นอกจากนี้ยังสามารถกรอง CAN Messages ทั้งแบบเรียลไทม์และข้อมูลที่บันทึกไว้ได้ตามเงื่อนไขที่กำหนด
สำหรับงานที่ต้องการระบบอัตโนมัติ ผู้ใช้สามารถสร้าง Macro หรือเขียน Script ด้วย Python และ VBScript เพื่อควบคุมการทำงานของโปรแกรม โดยสามารถเข้าถึง Object Model ทั้งหมดของ PCAN-Explorer 7 ได้
นอกจากนี้ ยังสามารถเพิ่มความสามารถของโปรแกรมผ่าน Add-ins จาก PEAK-System เพื่อรองรับฐานข้อมูล เช่น CANdb และ ARXML รวมถึงมาตรฐานการสื่อสาร J1939
CAN XL (Extended Data-Field Length) เป็นมาตรฐาน CAN รุ่นใหม่ที่พัฒนาขึ้นเพื่อรองรับการทำงานร่วมกับ Automotive Ethernet และการส่งข้อมูลขนาดใหญ่ เช่น การอัปเดตเฟิร์มแวร์ของ ECU โดยรองรับ Payload สูงสุด 2,048 ไบต์ต่อข้อความ และ อัตราการรับส่งข้อมูลสูงสุด 20 Mbit/s ทำให้เหมาะกับงานที่ต้องการความเร็วและปริมาณข้อมูลสูงในระบบยานยนต์และระบบอัตโนมัติสมัยใหม่.
คุณลักษณะของระบบที่ต้องการ
- PC ที่มีระบบปฏิบัติการ Windows 11 (x64/ARM64), Windows 10 (x64)
- สำหรับ Portable License: ต้องมีพอร์ต USB สำหรับเสียบ USB License Dongle (รองรับทั้ง USB-A และ USB-C)
- สำหรับการเชื่อมต่อกับ CAN Bus: ต้องใช้ PC CAN Interface ของ PEAK-System และหากต้องการใช้งาน CAN FD หรือ CAN XL จะต้องใช้อินเทอร์เฟซที่รองรับมาตรฐานดังกล่าว
- แนะนำให้เชื่อมต่ออินเทอร์เน็ต เพื่อใช้ในการเปิดใช้งาน (Activation) License
ลักษณะเฉพาะของซอฟต์แวร์
- Connection to CAN / CAN FD / CAN XL
- รองรับ Classic CAN (CAN CC), CAN FD และ CAN XL
- เชื่อมต่อได้สูงสุด 64 CAN Bus และหลาย CAN Interface พร้อมกัน
- รองรับ Bit Rate สูงสุด
- CAN: 1 Mbit/s
- CAN FD: 8 Mbit/s
- CAN XL: 20 Mbit/s (ขึ้นกับโหมดการทำงาน)
- รองรับ Custom Bit Rate และ Listen-only Mode
- แสดงสถานะการเชื่อมต่อ เช่น Bus Load, Error Counter และ Bit Rate
- Reception and Transmission
- รับและส่งข้อความ CAN แบบ Manual หรือ Periodic
- แสดงข้อมูลข้อความ เช่น ID, DLC, Data, Cycle Time และจำนวนข้อความ
- ไฮไลต์ข้อมูลที่เปลี่ยนแปลงของข้อความ
- รองรับ Error Frame และ Remote Frame (Classic CAN)
- จัดกลุ่มข้อความเป็น Transmit List เพื่อจำลอง CAN Node
- Recording
- บันทึกข้อมูล CAN พร้อม Error
- บันทึกได้หลาย CAN Channel พร้อมกัน
- บันทึกลง RAM หรือไฟล์ (TRC, CSV)
- แปลงไฟล์เป็น MDF4 และ ASC ด้วย PEAK-Converter
- วิเคราะห์ข้อมูลย้อนหลังร่วมกับ Symbol File
- Playback
- เล่นข้อมูล CAN จากไฟล์หรือ Buffer
- รองรับการเล่นหลาย Channel พร้อมกัน
- รองรับ Breakpoint, Single-step และ Loop Playback
- รองรับไฟล์ BLF และ MDF4 ผ่าน PEAK-Converter
- Filtering
- สร้าง Filter ได้หลายชุดสำหรับ Receive และ Trace
- กรองตาม CAN Channel, CAN ID, Symbol, Error และ Event
- รองรับ Filter สำหรับ J1939 และ CAN XL โดยเฉพาะ
- สามารถใช้กับข้อมูลแบบ Real-time หรือ Trace ที่บันทึกไว้
- Symbolic Representation
- แปลง CAN ID และ Data เป็นชื่อข้อความและ Signal ที่เข้าใจง่ายด้วย Symbol File
- รองรับการสร้างและแก้ไข Symbol File
- แสดงค่า Signal แบบ Real-time ผ่าน Watch Window
- รองรับ Symbol File หลายไฟล์ใน Connection เดียว
- รองรับไฟล์ .dbc และ .arxml ผ่าน Bus Descriptions Add-in
- Automation
- รองรับการทำงานอัตโนมัติด้วย Macro, VBScript และ Python
- ใช้สำหรับสร้าง Test Automation และควบคุมการทำงานตาม Event
- รองรับการเรียกใช้ Script ผ่าน Function Key
- เข้าถึงฟังก์ชันของโปรแกรมผ่าน Object Model
- รองรับ Callback Library และ DLL สำหรับพัฒนาฟังก์ชันเพิ่มเติม
- สามารถประมวลผลหรือแก้ไขข้อมูล CAN แบบอัตโนมัติระหว่างการรับและส่งข้อมูล
