PEAK System: PCAN-USB FD CAN and CAN FD Interface for High-Speed USB 2.0
รหัสสินค้า

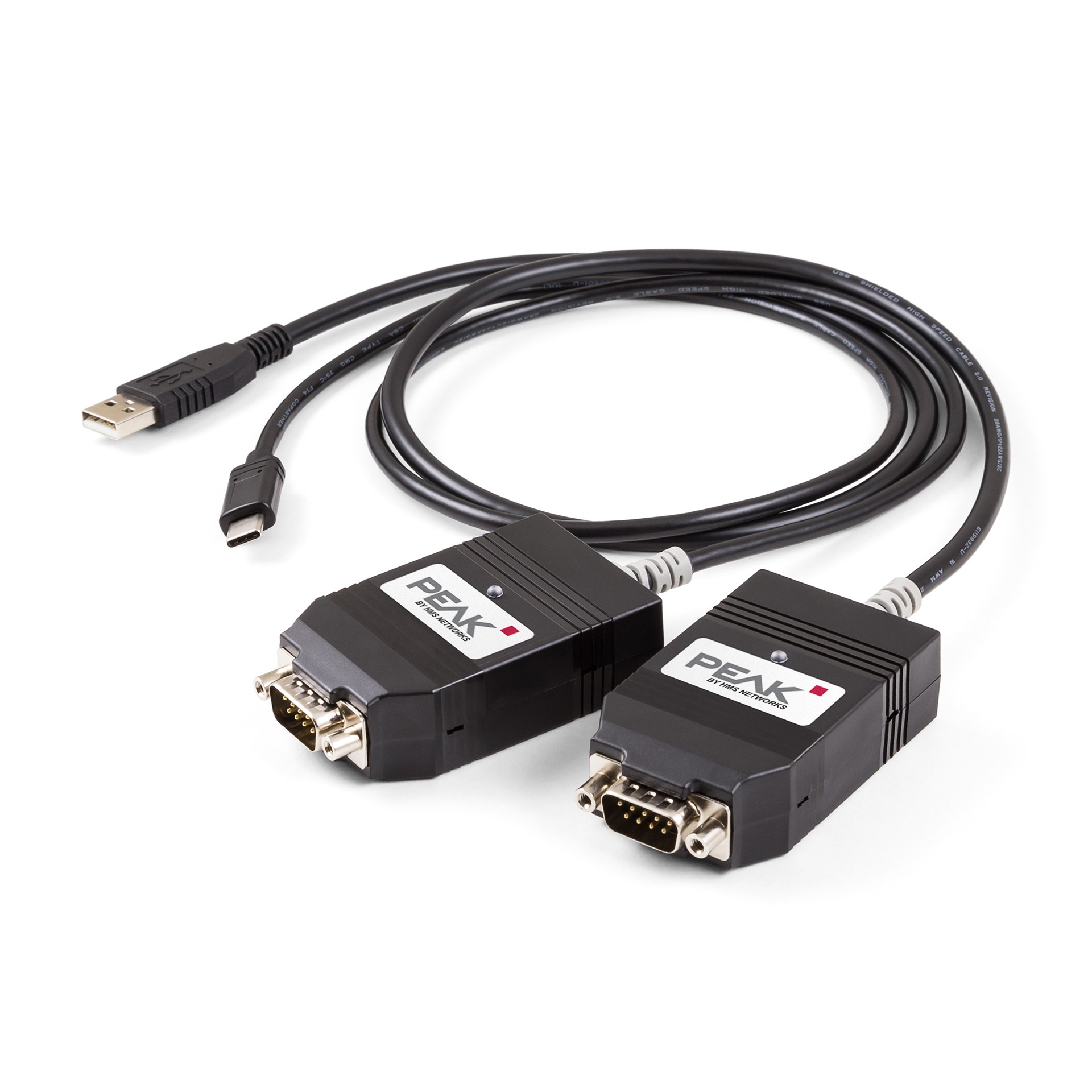

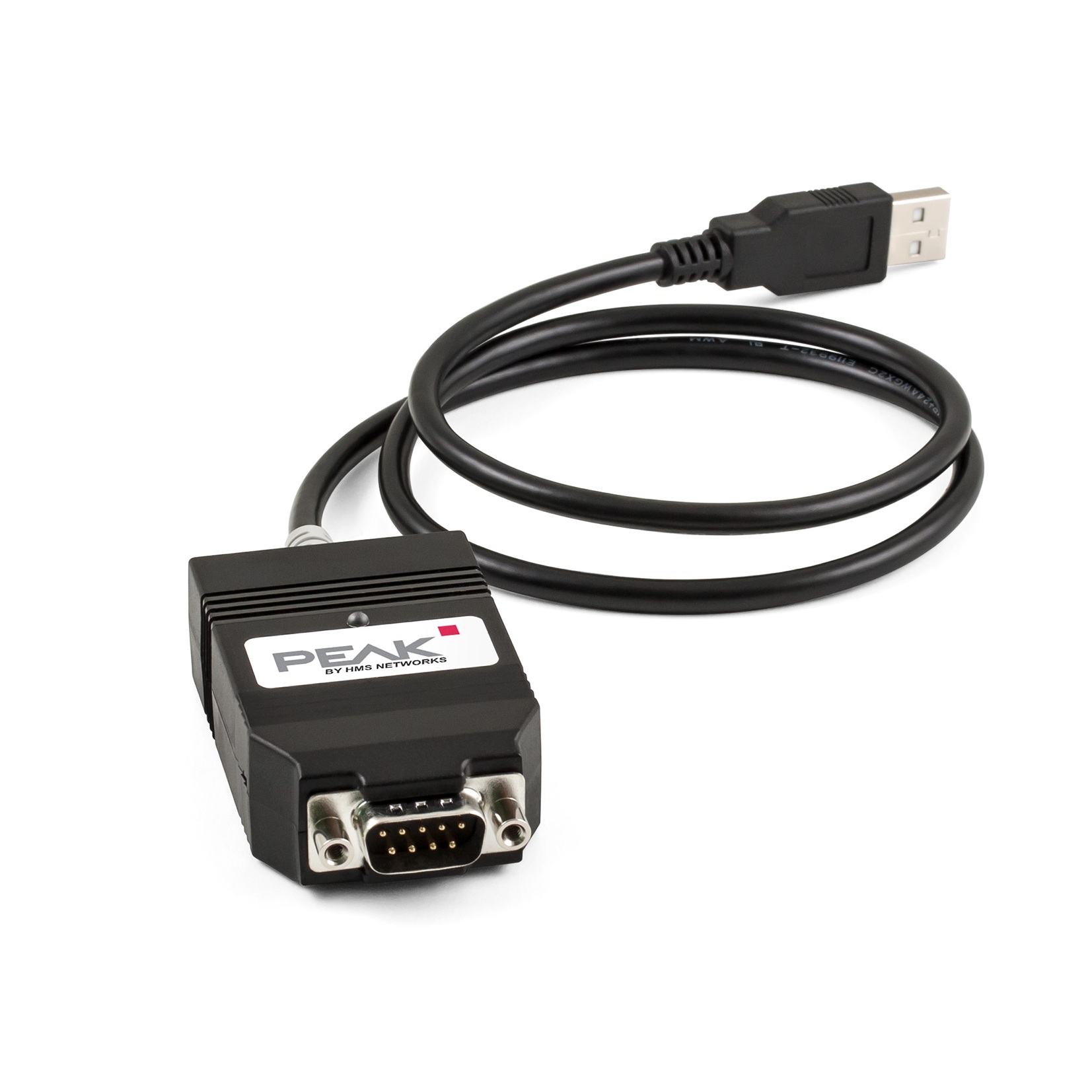

IPEH-004022 PCAN-USB FD with USB-A connector

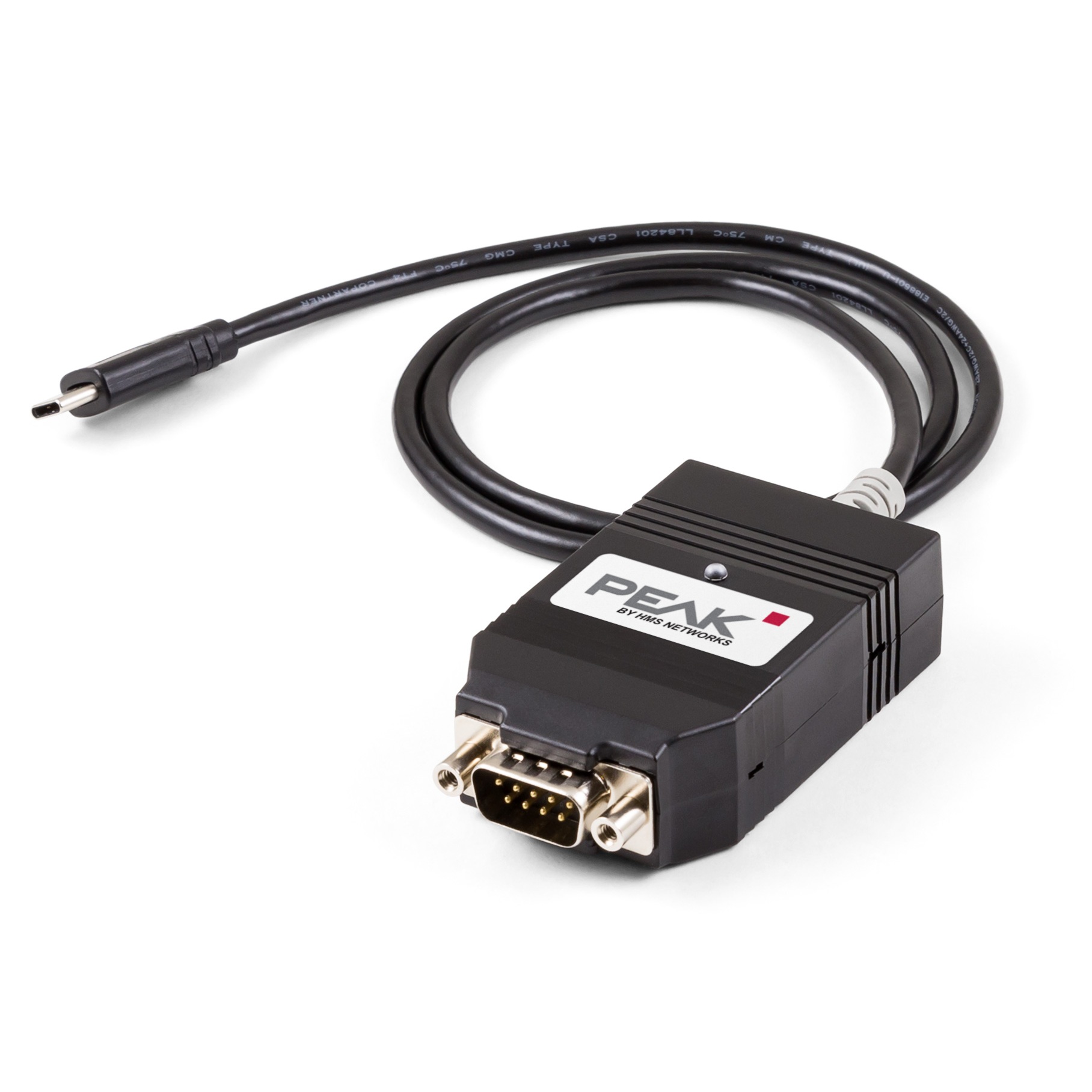

IPEH-004023 PCAN-USB FD with USB-C connector
รายละเอียดเกี่ยวกับสินค้า
อะแดปเตอร์ CAN FD PCAN-USB FD ช่วยให้สามารถเชื่อมต่อเครือข่าย CAN FD และ CAN ร่วมกับคอมพิวเตอร์ผ่านพอร์ต USB ได้ ตัวอุปกรณ์มีการแยกกระแสไฟฟ้าสูงถึง 500 โวลต์ซึ่งสามารถทำให้แยกพีซีออกจาก CAN บัสได้ อีกทั้งตัวอุปกรณ์ยังมีการจัดการที่เรียบง่าย และตัวเครื่องเป็นพลาสติกขนาดกะทัดรัดทำให้อะแดปเตอร์เหมาะสำหรับการใช้งานแบบพกพาเป็นอย่างมาก
มาตรฐาน CAN FD (CAN ที่มีอัตราข้อมูลที่ยืดหยุ่น) มีลักษณะเด่นหลัก คือแบนด์วิธที่สูงกว่าสำหรับการถ่ายโอนข้อมูล สูงสุด 64 ไบต์ข้อมูลต่อเฟรม CAN FD (จากเดิม 8 ไบต์จนถึงปัจจุบัน) สามารถส่งด้วยอัตราบิตสูงสุด 12 Mbit/s CAN FD เข้ากันได้กับมาตรฐาน CAN 2.0 A/B ดังนั้นโหนด CAN FD จึงสามารถใช้ในเครือข่าย CAN ที่มีอยู่ได้ ตัวอุปกรณ์นี้จะไม่รองรับ CAN FD Extensions
นอกเหนือจากนี้ยังมีซอฟต์แวร์สำหรับการตรวจสอบ PCAN-View และอินเทอร์เฟซการเขียนโปรแกรม PCAN-Basic สำหรับการพัฒนาแอปพลิเคชันที่มีการเชื่อมต่อ CAN รวมอยู่ในแพ็คเกจนี้ และรองรับ CAN FD มาตรฐาน
ISO / Non-ISO CAN FD
นับตั้งแต่การใช้งาน CAN FD ครั้งแรก ตัวโปรโตคอลได้รับการปรับปรุง และตอนนี้ตัวโปรโตคอลได้เป็นไปตามมาตรฐาน ISO 11898-1 ดังนั้น CAN FD ที่ได้รับการปรับปรุงให้เข้ากับมาตรฐานนั้นไม่สามารถใช้งานร่วมกับโปรโตคอลดั้งเดิมได้
PEAK-System คำนึงถึงเรื่องนี้ด้วยการรองรับโปรโตคอลทั้งสองเวอร์ชันด้วยอินเทอร์เฟซ CAN FD หากจำเป็น ผู้ใช้สามารถสลับไปใช้โปรโตคอล CAN FD ที่เหมาะสมกับงานได้โดยซอฟต์แวร์ (Non-ISO และ ISO)
Download PCAN USB FD Datasheet
คุณสมบัติสินค้า
- Adapter for High-speed USB 2.0 (compatible to USB 1.1 and USB 3.0)
- High-speed CAN connection (ISO 11898-2)
- Complies with CAN specifications 2.0 A/B and FD
- CAN FD support for ISO and Non-ISO standards switchable
- CAN FD bit rates for the data field (64 bytes max.) from 25 kbit/s up to 12 Mbit/s
- CAN bit rates from 25 kbit/s up to 1 Mbit/s
- Time stamp resolution 1 μs
- CAN bus connection via D-Sub, 9-pin (in accordance with CiA® 106)
- FPGA implementation of the CAN FD controller
- NXP TJA1044GT CAN transceiver
- Galvanic isolation up to 500 V
- CAN termination can be activated through a solder jumper
- Measurement of bus load including error frames and overload frames on the physical bus
- Induced error generation for incoming and outgoing CAN messages
- 5-Volt supply to the CAN connection can be connected through a solder jumper, e.g. for external bus converter
- Voltage supply via USB
- Extended operating temperature range from -40 to +85 °C (-40 to +185 °F)
ตัวสินค้าประกอบด้วย
- PCAN-USB FD ในรูปแบบเคสพลาสติก
- ไดร์เวอร์สำหรับ Windows® 11 (x64/ARM64), 10 (x64) และ Linux
- CAN monitor PCAN-View for Windows®
- Programming interface PCAN-Basic for developing applications with CAN connection
- Programming interfaces for standardized protocols from the automotive sector
- คู่มือการใช้งานในรูปแบบ PDF
*ราคายังไม่รวมภาษีนำเข้า และภาษีมูลค่าเพิ่ม
