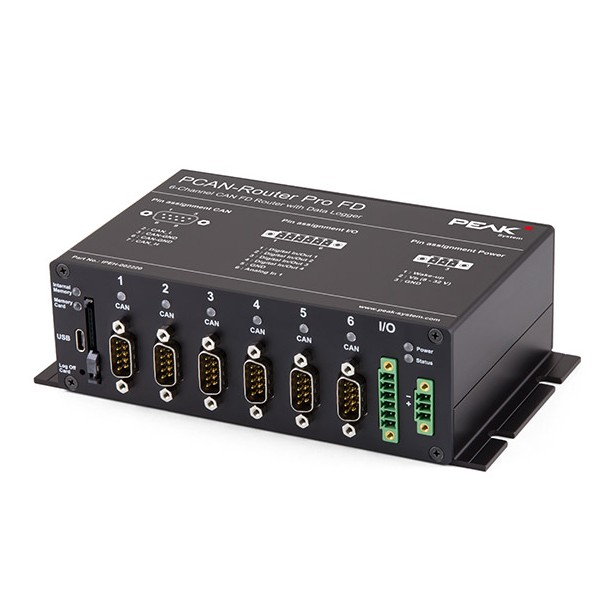

PEAK System: PCAN-Router Pro FD Programmable 6-Channel Router for CAN and CAN FD with I/O and Data Logger (With Ethernet Interface)

รายละเอียด

PEAK System: PCAN-Router Pro FD Programmable 6-Channel Router for CAN and CAN FD with I/O and Data Logger (With Ethernet Interface)

รหัสสินค้า  IPEH-002222

รายละเอียดเกี่ยวกับสินค้า

ด้วยหกช่องสัญญาณ PCAN-Router Pro FD จะเชื่อมโยงการรับส่งข้อมูลของ CAN FD สมัยใหม่และ CAN บัสแบบคลาสสิก โมดูลตัวรับส่งสัญญาณ CAN แบบเสียบได้ช่วยให้สามารถปรับช่อง CAN แต่ละช่องได้อย่างยืดหยุ่นตามความต้องการที่เกี่ยวข้อง นอกจากนี้ เราเตอร์ยังมาพร้อมกับอินพุตแบบอะนาล็อกและ I/O ดิจิทัลสี่ตัว ข้อความ CAN สามารถบันทึกลงในหน่วยความจำภายใน หรือในการ์ดหน่วยความจำที่เสียบอยู่ และอ่านออกในภายหลังผ่านการเชื่อมต่อ USB ด้วย PCAN-Router Pro FD ทำให้สามารถจัดการ ตรวจสอบ และควบคุมการไหลของข้อมูลของแท่นทดสอบและโรงงานผลิตได้ การแปลงจาก CAN เป็น CAN FD หรือในทางกลับกัน ช่วยให้สามารถรวมแอปพลิเคชัน CAN FD ใหม่เข้ากับเครือข่าย CAN 2.0 ที่มีอยู่ได้

สามารถตั้งโปรแกรมการทำงานของ PCAN-Router Pro FD ได้อย่างอิสระสำหรับแอปพลิเคชันเฉพาะ เฟิร์มแวร์ถูกสร้างขึ้นโดยใช้แพ็คเกจการพัฒนาที่มาพร้อมกับคอมไพเลอร์ GNU สำหรับ C และ C++ จากนั้นจึงถ่ายโอนไปยังโมดูลผ่านทาง CAN นอกจากนี้ตัวสินค้ายังประกอบไปด้วยตัวอย่างการเขียนโปรแกรมต่างๆ เช่น การส่งต่อหรือการบันทึกข้อความ ช่วยอำนวยความสะดวกในการใช้งานโซลูชันของท่านเองได้อีกด้วย

ตัวสินค้า PCAN-Router Pro FD จะมาพร้อมกับเฟิร์มแวร์สำหรับการบันทึกที่กำหนดค่าการรับส่งข้อมูล CAN และ CAN FD ได้



 Download PCAN Router Pro FD Datasheet



ข้อกำหนดของตัวสินค้า

• การกำหนดค่าต้องใช้อินเทอร์เฟซ PEAK CAN



คุณสมบัติสินค้า

• 6 High-speed CAN channels (ISO 11898-2)
  • Comply with CAN specifications 2.0 A/B and FD
  • CAN FD support for ISO and Non-ISO standards
  • CAN FD bit rates for the data field (64 bytes max.) from 40 kbit/s up to 12 Mbit/s
  • CAN bit rates from 40 kbit/s up to 1 Mbit/s
  • NXP TJA1043 CAN transceiver with wake-up
  • Alternative pluggable transceiver modules on request
• CAN connections are D-Sub, 9-pin (in accordance with CiA® 106)
• CAN termination switchable, separately for each CAN channel
• Wake-up function using separate input, CAN bus, or real-time clock
• 2 digital I/Os, each usable as digital input or output with High-side switch
• 2 digital I/Os, each usable as digital input or output with Low-side switch
• 1 analog input (0 to 32 V)
• Recording of CAN data and error frames
• Internal memory: 16 GByte pSLC eMMC
• SD card slot for additional memory
• USB connection for accessing the data memory (e.g. recorded log data)
• Conversion of logging data to various output formats using the Windows software PEAK-Converter
• Battery-buffered real-time clock (RTC), can also be used for wake-up
• Beeper
• Status LEDs for CAN channels, memory cards, and power supply
• Microcontroller STM32F765NIH6 (based on Arm® Cortex® M7)
• 32 MByte SDRAM in addition to microcontroller RAM
• Aluminum casing with flange
• 8 to 32 V power supply, protection against overvoltage and reverse polarity
• Slot for a backup battery for defined switch-off behavior (e.g. for log data saving)
• Ethernet interface via RJ-45 socket, max. 100 Mbit/s (only for IPEH-002222)
• Extended operating temperature range from -40 to +85 °C (-40 to +185 °F)



คุณสมบัติของ Data Logging

ในการส่งมอบ PCAN-Router Pro FD จะมาพร้อมกับเฟิร์มแวร์สำหรับบันทึกการรับส่งข้อมูล CAN และ CAN FD ข้อความของช่อง CAN ทั้งหกช่องสามารถจัดเก็บไว้ในหน่วยความจำ eMMC ภายในหรือในการ์ด SD ที่เสียบอยู่ สามารถเข้าถึงสื่อจัดเก็บข้อมูลได้ผ่านการเชื่อมต่อ USB

ผู้ใช้สามารถกำหนดค่าการบันทึกด้วยไฟล์ข้อความโดยไม่ต้องมีความรู้ด้านการเขียนโปรแกรมใดๆ มีตัวเลือกต่างๆ ให้เลือกดังข้อมูลต่อไปนี้

• Separate configuration of the 6 CAN channels
  • Setting the CAN specification to 0 A/B, CAN FD ISO, or CAN FD Non-ISO
  • Setting the nominal and data bit rates
  • Enabling or disabling the Listen-Only mode
• Recording of data frames, error frames, or data and error frames
• Setting of the trace mode and maximum file size
• Setting of the storage medium for saving the trace files
• Definition of a CAN message for setting the real-time clock (RTC)
• Configuration of events for starting and stopping the recording
  • Powering the device
  • By pressing the Log Off Card button
  • By receiving a specific CAN message
• Configuration of timeout events for stopping the recording or shutting-down the device
  • Data traffic has stopped
  • Power loss on terminal 15 (Wake-up / pin 1 of the power connector)
  • Main power loss
• Defining beep patterns for tracing start, end, and error events
• Defining the LED blinking pattern
• Automatic charging of an inserted backup battery
• Only when used with Ethernet interface (IPEH-002222):
  • FTP access for downloading trace files and uploading the configuration file
  • WebSocket connection for remote controlling via Ethernet with message transfer in JSON format (example website included in the development package)



นอกจากตัวอย่างการเขียนโปรแกรมแล้ว เฟิร์มแวร์เครื่องบันทึกข้อมูลยังรวมอยู่ในแพ็คเกจการพัฒนาสำหรับ PCAN-Router Pro FD และสามารถดาวน์โหลดได้ฟรี การติดตั้ง การกำหนดค่า และการใช้งานมีรายละเอียดบันทึกไว้ในคู่มือการใช้งาน



ตัวสินค้าประกอบด้วย

• PCAN-Router Pro FD in aluminum casing including mating connectors for I/O (Phoenix Contact MC1,5/6-STF-3,81 – 1827745) and power (Phoenix Contact MC1,5/3-STF-3,81 – 1827716)
• USB connector cable
• IPEH-002222: RJ-45 network patch cord (2 m)
• Windows® development package with GCC ARM Embedded, flash program, and programming examples
• Conversion software PEAK-Converter for Windows®
• คู่มือการใช้งานในรูปแบบ PDF
