การประยุกต์ใช้เครื่องมือวัดที่ปรับแต่งได้ด้วย FPGA

TechSquare ได้มีโอกาสพูดคัยกับลูกค้าซึ่งมีความต้องการจะดักจับรูปแบบของสัญญาณแอนะล็อกความถี่สูง ซึ่งรูปแบบของสัญญาณที่ต้องการจับนั้นมีช่วงเวลาสั้นมาก ๆ เพียง 0.1 us และต้องวัดสัญญาณด้วยความถี่อย่างน้อย 100 MS/s หากตรวจพบรูปแบบสัญญาณที่ต้องการต้องส่งสัญญาณทริกเกอร์ออกไปภายใน 1 us

ฟังดูค่อนข้างจะตรงไปตรงมาและไม่น่ายากเท่าไร เราลองมาวิเคราะห์ดูว่าเราจะใช้อุปกรณ์ประเภทไหนดี?

1. สำหรับการวัดสัญญาณด้วยความถี่ 100 MS/s นั้นสามารถใช้ออสซิลโลสโคปได้มากมายหลายรุ่น

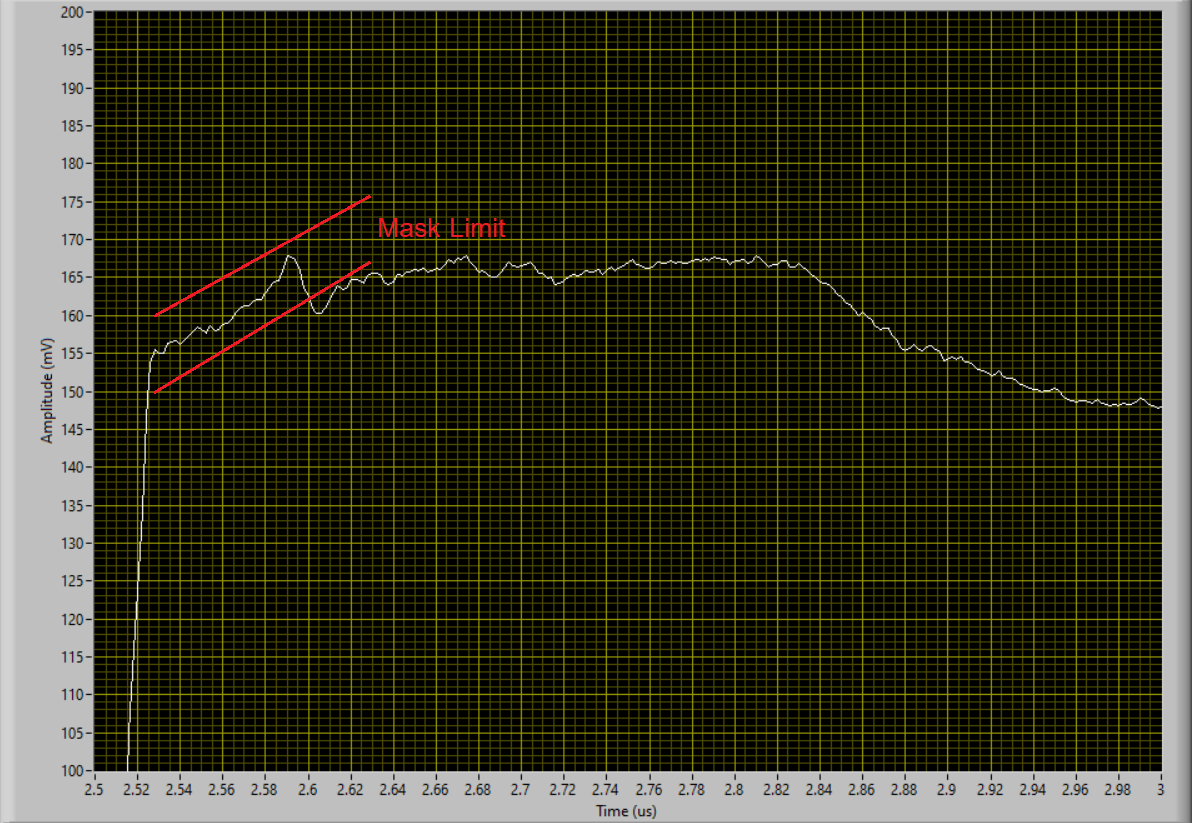

2. สำหรับรูปแบบของสัญญาณนั้นจะถูกกำหนดด้วย mask limit ซึ่งออสซิลโลสโคปบางรุ่นในท้องตลาดนั้นสามารถสร้างทริกเกอร์เมื่อสัญญาณไม่อยู่ในลิมิต ทว่าในกรณีนี้ลิมิตไม่เป็นค่าคงที่ทำให้ไม่สามารถใช้ฟังก์ชั่นของออสซิลโลสโคปและต้องส่งสัญญาณไปประมวลผลบนคอมพิวเตอร์

3. สำหรับการวิเคราะห์สัญญาณ 0.1 us ที่ 100 MS/s จะมีสัญญาณ 10 จุด โดยปกติแล้วสัญญาณเหล่านี้จะถูกถ่ายโอนไปยังหน่วยความจำของคอมพิวเตอร์แล้วทำการวิเคราะห์สัญญาณเลื่อนไปเรื่อย ๆ ทีละ 10 จุดจนครบทุกจุด ซึ่งการวนลูปเพื่อทำงานในลักษณะนี้จะต้องใช้เวลาในระดับ ms ยังไม่รวมเวลาในการถ่ายโอนข้อมูลเข้าและออกจากหน่วยความจำ นั่นหมายความว่า เราไม่สามารถส่งสัญญาณทริกเกอร์ออกไปภายใน 1 us

เราจะเห็นได้ว่าการส่งข้อมูลไปประมวลผลบนคอมพิวเตอร์นั้นไม่สามารถจะตอบสนองความต้องการได้ ถึงจุดนี้หนทางที่น่าจะแก้ปัญหาคือ ย้ายการประมวลผลมาทำบนเครื่องมือวัด … มีเครื่องมือวัดที่สามารถประมวลผลบนตัวเองได้ด้วยหรือ? คำตอบคือ จริง ๆ แล้วเครื่องมือวัดทุกวันนี้มีการประมวลผลบนตัวมันเองซึ่งส่วนใหญ่จะใช้ชิพ FPGA ในการประมวลผล ซึ่งความสามารถในการวนรอบของ FPGA นั้นอยู่ในระดับ 100 MHz (10 ns) ซึ่งสามารถรองรับความต้องการข้างต้นได้อย่างง่ายดาย ทว่าเราไม่สามารถเปลี่ยนรูปแบบการประมวลในแบบที่เราต้องการได้ สำหรับปัญหานี้ TechSqaure มีทางออกให้ลูกค้า 2 ทาง

1. ใช้งานโมดูล Zmod บนบอร์ดพัฒนา FPGA ของ Digilent: Zmod เป็นโมดูลเสริมฟังก์ชั่นการทำงานบนบอร์ดพัฒนา FPGA ของ Digilent ซึ่งจะช่วยให้บอร์ดพัฒนา FPGA ของ Digilent สามารถทำงานเป็นเครื่องมือวัดได้ มีทั้งหมด 5 รุ่น

• Zmod AWG 1411: 2-channel 40 MHz Bandwidth 14-bit Arbitrary Waveform Generator (AWG)
• Zmod Scope 1410-105: 2-channel 70 MHz Bandwidth 14-bit Oscilloscope
• Zmod Scope 1410-125: 2-channel 70 MHz Bandwidth 12-bit Oscilloscope
• Zmod SDR: SYZYGY-compatible 35 kHz – 470 MHz Bandwidth 14-bit Analog-to-Digital Converter Module for Software-Defined Radio
• Zmod Digitizer 1430-125: 2-channel 60+ MHz Bandwidth 14-bit Digitizer

สำหรับบอร์ดพัฒนารุ่นที่รองรับโมดูล Zmod มีทั้งหมด 4 รุ่น

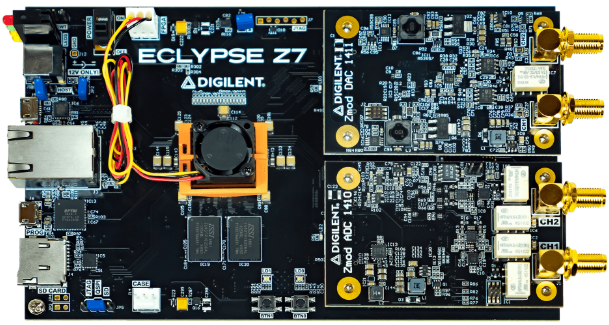

• Eclypse Z7: รองรับ 2 โมดูล
• Genesys 2: รองรับ 1 โมดูล
• Genesys ZU: รองรับ 1 โมดูล
• USB104 A7: รองรับ 1 โมดูล

สำหรับแนวทางนี้มีข้อดี คือ ค่าใช้จ่ายที่ถูกกว่า, มีขนาดเล็ก (เหมาะกับระบบฝังตัว) และสามารถใช้ VHDL, Verilog หรือ MATLAB HDL Devoder ในการพัฒนา ข้อเสีย คือ ความสามารถของเครื่องมือวัดและจำนวนช่องสัญญาณค่อนข้างจำกัด

2. เครื่องมือวัดแบบปรับแต่ง FPGA ได้ FlexRIO ของ NI: เราสามารถใช้ทางเลือกนี้ได้เพื่อก้าวข้ามปัญหาความสามารถของเครื่องมือวัดและจำนวนช่องสัญญาณบนบอร์ดพัฒนา FPGA ของ Digilent ซึ่งทางเลือกนี้สามารถรองรับช่องสัญญาณได้สูงสุดถึง 68 ช่องสัญญาณภายใน PXI ระบบเดียว โดยมีเครื่องมือวัดให้เลือกใช้งานทั้งหมด 6 รุ่น

• PXIe-5745: 12-Bit, 6.4 GS/s, 2-Channel PXI FlexRIO Signal Generator
• PCIe/PXIe-5763: 16-Bit, 500 MS/s, 4-Channel PXI FlexRIO Digitizer

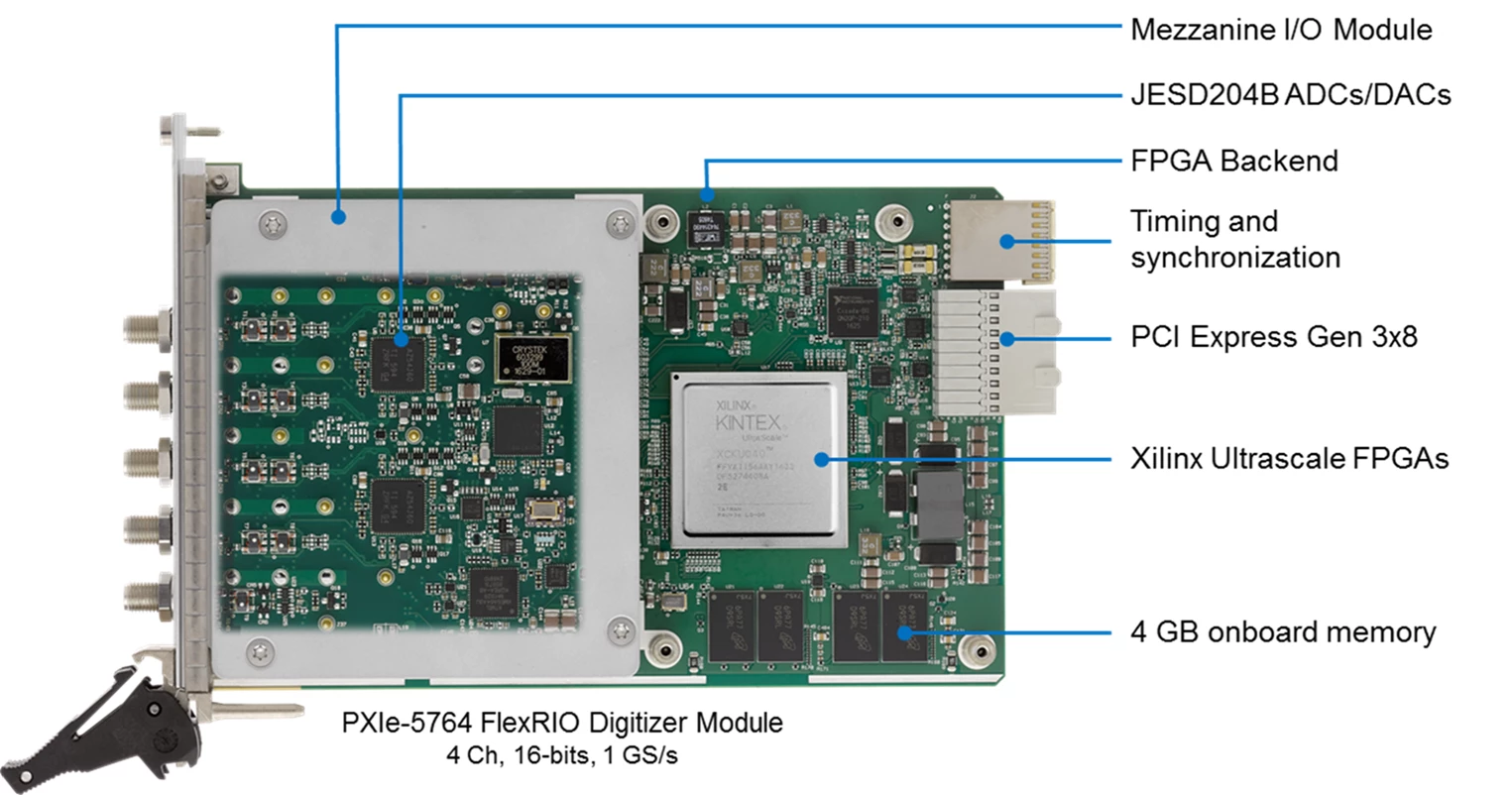

• PCIe/PXIe-5764: 16-Bit, 1 GS/s, 4-Channel PXI FlexRIO Digitizer
• PCIe/PXIe-5774: 12-Bit, 6.4 GS/s, DC-Coupled, 2-Channel PXI FlexRIO Digitizer
• PCIe/PXIe-5775: 12-Bit, 6.4 GS/s, 2-Channel PXI FlexRIO Digitizer
• PCIe/PXIe-5785: 12-Bit, 6.4 GS/s, 2-Channel PXI FlexRIO IF Transceiver

ข้อดีของทางเลือกนี้นอกจากความสามารถของเครื่องมือวัดและจำนวนช่องสัญญาณที่สูงกว่าทางเลือกแรกแล้ว ทางเลือกนี้ยังสามารถใช้ LabVIEW ในการเขียนโปรแกรม FPGA ซึ่งทำให้สามารถพัฒนาได้ง่ายขึ้น ข้อเสียหลัก ๆ ก็คือเรื่องของค่าใช้จ่ายที่ค่อนข้างสูงเนื่องจากจำเป็นจะต้องมีคอมพิวเตอร์หรือแชสซี/คอนโทรลเลอร์ PXI นอกจากนี้ยังมีค่าใช้จ่ายของ LabVIEW และ LabVIEW FPGA อีกด้วย

หวังว่าบทความนี้จะเป็นประโยชน์สำหรับผู้ที่กำลังมองหาโซลูชั่นสำหรับการประมวลผลสัญญาณความเร็วสูงด้วย FPGA หากต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับการวัดและประมวลผลสัญญาณด้วยความเร็วสูง ท่านสามารถติดต่อทีมงาน ติดต่อ ทีมงาน เทคสแควร์ ได้ครับ
