การหาจุดเสียของสายสัญญาณเป็นเรื่องยากเมื่อความเสียหายนั้นถูกซ่อนอยู่แต่คุณสามารถค้นหาตำแหน่งจุดเสียของสายสัญญาณด้วยวิธี TDR ได้โดยตรง โดยใช้การกวาดสัญญาณ S11 time-domain reflectometry บนเครื่องวิเคราะห์โครงข่ายเวกเตอร์ (Vector Network Analyzer) รุ่น PicoVNA-R ซึ่งการวัดค่าการสะท้อนกลับจะช่วยบอกระยะทางไปยังจุดที่ไม่ต่อเนื่อง และเผยให้เห็นลักษณะเฉพาะของจุดเสีย (Fault Signature) ทำให้คุณสามารถระบุความเสียหายได้โดยไม่ต้องใช้วิธีการตรวจสอบที่ทำลายโครงสร้างสายสัญญาณ เพื่อให้การค้นหาจุดเสียและวิเคราะห์การสะท้อนกลับเหล่านี้ทำๆด้อย่างมีประสิทธิภาพ เราจะต้องพิจารณาสิ่งต่าง ๆ ดังต่อไปนี้:
-
- การสอบเทียบปัจจัยความเร็ว (Velocity factor calibration): วิธีการตั้งค่าค่าคงที่ไดอิเล็กทริก (Effective Dielectric Constant) เพื่อให้มั่นใจว่าจะอ่านระยะทางได้แม่นยำ
- ตำแหน่งจุดเสีย (Fault location): วิธีแยกความเสียหายทางกายภาพของสายสัญญาณและความไม่ต่อเนื่องของอิมพีแดนซ์ (Impedance Discontinuities) จากการกวาดสัญญาณ S11 เพียงครั้งเดียว
- การตีความลักษณะเฉพาะ (Signature interpretation): วิธีการใช้ Polarity และการสะท้อนกลับ เพื่อระบุประเภทเฉพาะของจุดเสียนั้น ๆ
- ขีดจำกัดในทางปฏิบัติ (Practical limits): ข้อขำกัดของการวัดและสิ่งที่สามารถแยกแยะได้อย่างแม่นยำและน่าเชื่อถือ
การวัดระยะทางไปยังจุดเสีย (Distance-To-Fault Measurement) คืออะไร?
การวัดระยะทางไปยังจุดเสีย หรือ DTF คือ การระบุตำแหน่งของความไม่ต่อเนื่องตลอดแนวสายสัญญาณล โดยการวัดเวลาที่สัญญาณสะท้อนใช้ในการเดินทางกลับมา ซึ่งความไม่แมตช์กันของอิมพีแดนซ์ (Impedance Mismatch) ที่เกิดจากการถูกกดทับ สายหักงอ น้ำเข้า หรือขั้วต่อไม่แน่น จะสะท้อนสัญญาณที่ส่งเข้าไปบางส่วนกลับมา โดยความล่าช้า (Delay) ของการสะท้อนนั้นจะช่วยระบุตำแหน่งของความเสียหายได้
การวัดระยะทางไปยังจุดเสีย หรือ DTF คือ การระบุตำแหน่งของความไม่ต่อเนื่องตลอดแนวสายสัญญาณล โดยการวัดเวลาที่สัญญาณสะท้อนใช้ในการเดินทางกลับมา ซึ่งความไม่แมตช์กันของอิมพีแดนซ์ (Impedance Mismatch) ที่เกิดจากการถูกกดทับ สายหักงอ น้ำเข้า หรือขั้วต่อไม่แน่น จะสะท้อนสัญญาณที่ส่งเข้าไปบางส่วนกลับมา โดยความล่าช้า (Delay) ของการสะท้อนนั้นจะช่วยระบุตำแหน่งของความเสียหายได้
การวัดค่าการสูญเสียเนื่องจากการสะท้อนกลับ (Return-loss Measurement) โดย Vector Network Analyzer จะทำงานใน Frequency Domain โดยในแต่ละความถี่จะรายงานค่าซึ่งเป็นผลรวมของการสะท้อนทุกจุดตลอดเส้นทางของสัญญาณ ได้แก่ สายทดสอบ, หน้าสัมผัสของขั้วต่อ, สายสัญญาณ และปลายสาย ดังนั้น จุดเสียขนาดเล็กจึงส่งผลกับการวัดโดยไม่สามารถแยกออกมาได้อย่างมีประสิทธิภาพ
ในทางกลับกัน วิธีการวัดการสะท้อนกลับในโดเมนเวลา หรือ TDR (Time-Domain Reflectometry) จะแยกแยะการสะท้อนเหล่านั้นตามตำแหน่งตามแนวสายสัญญาณ การแปลงข้อมูล S11 ที่วัดได้จากโดเมนความถี่ไปเป็นโดเมนเวลา จะช่วยแยกส่วนประกอบของสัญญาณที่เดินทางมาถึงด้วยความล่าช้าที่แตกต่างกัน ทำให้สามารถมองเห็นจุดเสียขนาดเล็กได้ แม้ว่าจะมีการสะท้อนที่ใหญ่กว่าเกิดขึ้นในการวัดเดียวกันก็ตาม
วิธีการตั้งค่าการทดสอบจุดเสียของสายสัญญาณด้วย PicoVNA-R
ขั้นตอนที่ 1: เตรียมการตั้งค่าการทดสอบและสภาพแวดล้อมในการวัดค่า
สำหรับการทดสอบด้านล่างนี้ เราจะเปรียบเทียบสายสัญญาณที่ทราบแน่ชัดว่าอยู่ในสภาพดี กับสายสัญญาณที่เสียหายจากการถูกคีมบีบอัดที่จุดกึ่งกลาง โดยตรวจพบความเสียหายจากการบีบอัดที่บริเวณกึ่งกลางของความยาวสายสัญญาณ ซึ่งมีค่าการสูญเสียเนื่องจากการสะท้อนกลับ (Return Loss) อยู่ที่ 35 dB จุดเสียนี้จะสะท้อนสัญญาณที่ส่งเข้าไปกลับมาเพียงเศษเสี้ยวเล็กน้อยเท่านั้น และส่งผ่านสัญญาณส่วนที่เหลือต่อไป ดังนั้น ปลายสายสัญญาณที่อยู่ห่างออกไปจึงยังคงมองเห็นได้อย่างชัดเจนถัดจากจุดนั้น ซึ่งสายสัญญาณเส้นนี้ยังคงใช้งานได้ตามปกติในขณะที่ทำการวัดค่า
สำหรับการทดสอบด้านล่างนี้ เราจะเปรียบเทียบสายสัญญาณที่ทราบแน่ชัดว่าอยู่ในสภาพดี กับสายสัญญาณที่เสียหายจากการถูกคีมบีบอัดที่จุดกึ่งกลาง โดยตรวจพบความเสียหายจากการบีบอัดที่บริเวณกึ่งกลางของความยาวสายสัญญาณ ซึ่งมีค่าการสูญเสียเนื่องจากการสะท้อนกลับ (Return Loss) อยู่ที่ 35 dB จุดเสียนี้จะสะท้อนสัญญาณที่ส่งเข้าไปกลับมาเพียงเศษเสี้ยวเล็กน้อยเท่านั้น และส่งผ่านสัญญาณส่วนที่เหลือต่อไป ดังนั้น ปลายสายสัญญาณที่อยู่ห่างออกไปจึงยังคงมองเห็นได้อย่างชัดเจนถัดจากจุดนั้น ซึ่งสายสัญญาณเส้นนี้ยังคงใช้งานได้ตามปกติในขณะที่ทำการวัดค่า
สัญญาณจากพอร์ต 1 ของ PicoVNA-R ผ่านสายทดสอบความแม่นยำสูง ไปยังระนาบการสอบเทียบ แล้วผ่านเข้าสู่สายสัญญาณที่ทดสอบ โดยมี 3 ส่วนสำคัญที่ต้องพิจารณาเมื่อตั้งค่าการวัด:
- การสอบเทียบ (Calibration): การสอบเทียบแบบ Single-port SOL Calibration จะถูกดำเนินการที่ระนาบอินพุตของสายสัญญาณ ระยะทางที่วัดได้ทั้งหมดจะถูกอ้างอิงจากจุดนี้ และทุกสิ่งทุกอย่างที่อยู่ระหว่างระนาบนี้ไปจนถึงจุดเสียจะถูกนำมารวมอยู่ในการอ่านค่าด้วย
- โหมดโลว์พาสสเต็ป (Lowpass step mode): ซอฟต์แวร์ PicoVNA 5 จะแปลงข้อมูล S11 ที่วัดได้โดยใช้วิธีโลว์พาส ซึ่งจะช่วยรักษาเครื่องหมายของสัมประสิทธิ์การสะท้อนกลับเอาไว้ สิ่งนี้ช่วยให้สามารถแยกแยะระหว่างจุดเสียแบบขนาน (Shunt Fault) และแบบอนุกรม (Series Fault) ได้ โดยโหมดโลว์พาสจำเป็นต้องใช้โครงข่ายความถี่ที่มีความสัมพันธ์เชิงฮาร์มอนิกและการประมาณค่าหาจุดตัดกระแสตรง (Extrapolation to DC)
- การต่อปลายสาย (Termination): ปลายสายสัญญาณด้านที่อยู่ห่างออกไปภายใต้การทดสอบจะถูกปล่อยเปิดไว้เพื่อให้สัมประสิทธิ์การสะท้อนกลับเพิ่มขึ้นเข้าใกล้ +1 ที่ปลายสาย การเปิดปลายสายจะทำให้เกิดการสะท้อนกลับขนาดใหญ่ที่ความถี่ต่ำ ซึ่งช่วยในการคำนวณได้ดี และการถอดปลายสายออกจากการเชื่อมต่อในระบบนั้น เป็นสิ่งที่คุณต้องทำในทางปฏิบัติที่หน้างานจริง
ขั้นตอนที่ 2: การปรับตัวคูณความเร็ว (Velocity Factor)
Time-Domain Reflectometer ทำหน้าที่วัดเวลาไม่ใช่ระยะทาง ดังนั้นการแปลงค่าจากเวลาเป็นระยะทางจำเป็นต้องทราบ Propagation Velocity ของสายสัญญาณ ซึ่งหากค่าที่ใช้คลาดเคลื่อน ก็จะส่งผลให้ระยะตำแหน่งที่วัดได้คลาดเคลื่อน ดังนั้น การปรับตัวคูณความเร็วที่ถูกต้องโดยการตั้งค่าค่าคงที่ไดอิเล็กตริก (Dielectric Constant) ที่เหมาะสม จึงเป็นขั้นตอนแรกที่ควรทำ

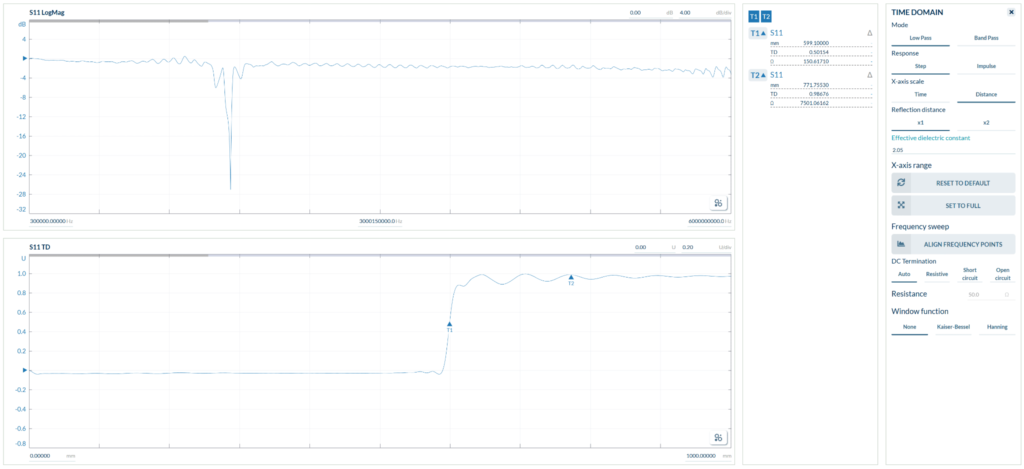

วิธีการคือ ให้วัดสายสัญญาณที่มีโครงสร้างแบบเดียวกันและทราบความยาวทางกายภาพที่แน่นอน โดยเปิดปลายสายด้านไกลทิ้งไว้ จากนั้นปรับค่าคงที่ไดอิเล็กตริกจนตำแหน่งปลายสายเท่ากับระยะทางจริง ทั้งนี้จุดที่วัดจะอยู่ที่กึ่งกลางของขอบขาขึ้น โดยมีสองประเด็นที่ควรทำความเข้าใจให้ชัดเจน:
1. ขั้นตอนนี้เป็นการปรับเทียบตัวคูณความเร็วของสายสัญญาณ ไม่ใช่การวัดค่าคงที่ไดอิเล็กตริกแยกต่างหาก ค่านี้ถูกเลือกมาเพื่อให้ระยะทางที่ทราบอยู่แล้วสามารถอ่านค่าได้อย่างถูกต้อง และความยาวที่ได้นั้นรวม Connector ของสายสัญญาณทั้งสองฝั่งไว้แล้ว ดังนั้น ค่าที่ได้ต้องใช้กับชุดสายสัญญาณทั้งเส้น เพราะมันจะจับคู่ระยะทางตามเส้นทางกายภาพเดียวกันกับที่คุณจะทำการตรวจสอบ
2. เนื่องจากสายโคแอกเชียลมีโครงสร้างแบบปิดและเป็นเนื้อเดียวกัน สารไดอิเล็กตริกจึงเติมเต็มพื้นที่สนามทั้งหมด และความเร็วในการแพร่กระจายจะขึ้นอยู่กับวัสดุเนื้อสาร (Bulk Material) เพียงอย่างเดียว ซึ่งกรณีนี้จะไม่เหมือนกับสายไมโครสตริป (Microstrip) บน PCB หรือโครงสร้างแบบเปิดบางส่วน ที่สัญญาณบางส่วนจะเดินทางในอากาศ จึงไม่ควรนำค่าที่ได้จากการทำงานกับ PCB มาใช้กับการวัดสายสัญญาณโดยเด็ดขาด
ขั้นตอนที่ 3: การหาตำแหน่งจุดเสียของสายสัญญาณ

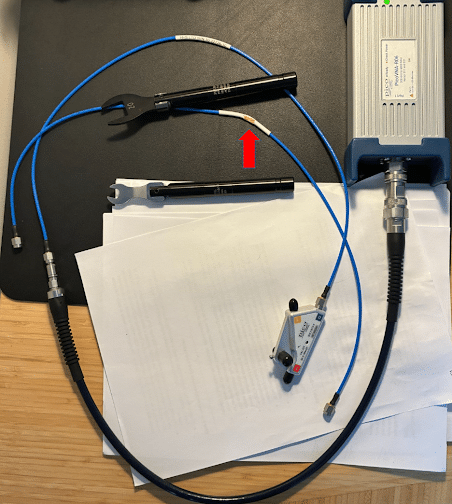

เพื่อสาธิตการหาตำแหน่งจุดเสียภายใต้สภาวะที่ควบคุมได้ เราได้จำลองความเสียหายที่มักเกิดขึ้นจริงในภาคสนาม โดยใช้สายสัญญาณเส้นที่สองซึ่งเป็นประเภทและโครงสร้างเดียวกันมาทำความเสียหายด้วยคีมบีบที่ระยะ 300 มม. จากขั้วต่ออินพุต ซึ่งเป็นลักษณะการถูกกดทับประเภทเดียวกับที่เกิดจากรางเดินสายไฟ วงกบประตู หรือตัวถังรถยนต์ โดยมีการวัดและบันทึกตำแหน่งทางกายภาพไว้ก่อนล่วงหน้าที่จะทำการวัดค่าทางไฟฟ้าใด ๆ ทั้งนี้เราใช้การปรับตัวคูณความเร็วแบบเดิมตลอดการทดสอบเนื่องจากสายสัญญาณทั้งสองเส้นเป็นประเภทและโครงสร้างเดียวกัน
เพื่อสาธิตการหาตำแหน่งจุดเสียภายใต้สภาวะที่ควบคุมได้ เราได้จำลองความเสียหายที่มักเกิดขึ้นจริงในภาคสนาม โดยใช้สายสัญญาณเส้นที่สองซึ่งเป็นประเภทและโครงสร้างเดียวกันมาทำความเสียหายด้วยคีมบีบที่ระยะ 300 มม. จากขั้วต่ออินพุต ซึ่งเป็นลักษณะการถูกกดทับประเภทเดียวกับที่เกิดจากรางเดินสายไฟ วงกบประตู หรือตัวถังรถยนต์ โดยมีการวัดและบันทึกตำแหน่งทางกายภาพไว้ก่อนล่วงหน้าที่จะทำการวัดค่าทางไฟฟ้าใด ๆ ทั้งนี้เราใช้การปรับตัวคูณความเร็วแบบเดิมตลอดการทดสอบเนื่องจากสายสัญญาณทั้งสองเส้นเป็นประเภทและโครงสร้างเดียวกัน
มีคุณลักษณะ 3 ประการจากการเปรียบเทียบระยะทางไปยังจุดเสีย (Distance-to-fault) ที่ควรพิจารณาอย่างละเอียด:

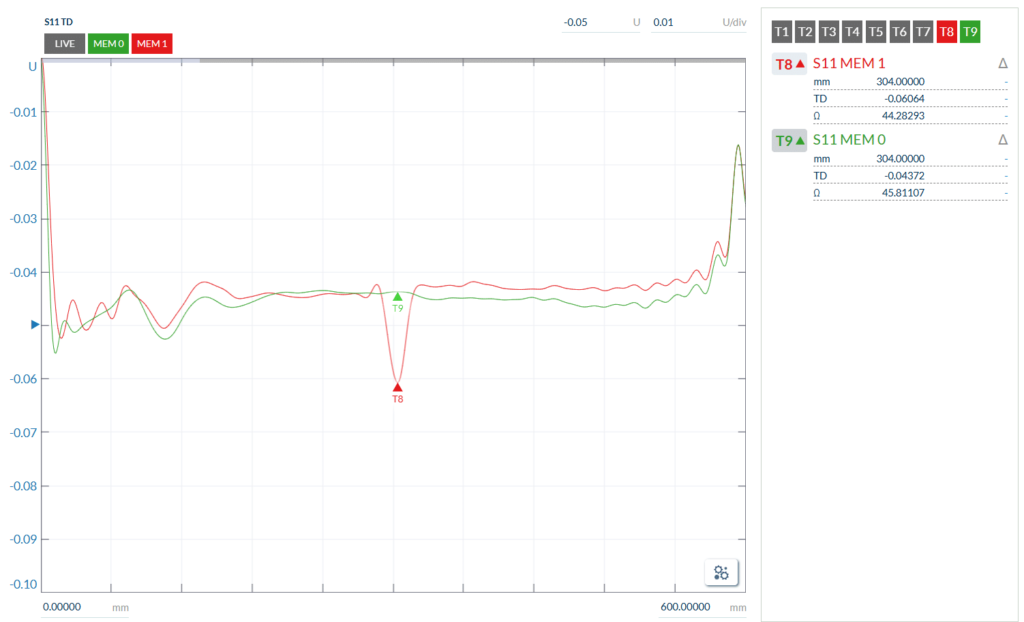

- ตำแหน่ง (Position): จุดกราฟที่ดิ่งลง (Dip) ณ ระยะ 304 มม. นั้น สอดคล้องกับตำแหน่งที่วัดได้ทางกายภาพโดยมีความคลาดเคลื่อนไม่เกิน 4 มม. ตัวรอยยุบจากการบีบอัดเองก็มีความกว้างทางกายภาพอยู่หลายมิลลิเมตร ดังนั้นความสอดคล้องกันในระดับนี้จึงสะท้อนถึงขนาดของความเสียหาย พอ ๆ กับความละเอียด (Resolution) ของการวัดค่า ส่วนในตำแหน่งอื่น ๆ เส้นกราฟของสายทั้งสองฝั่งมีแนวทิศทางตามกันโดยมีความคลาดเคลื่อนของสัมประสิทธิ์การสะท้อนกลับอยู่ภายในช่วงประมาณ ±0.005
- ขั้วสัญญาณ (Polarity): สัมประสิทธิ์การสะท้อนกลับ (แกน Y) มีทิศทางดิ่งลงเป็นลบ (Negative-going) การบีบอัดทำให้สายตัวนำชิลด์ถัก (Braid) ขยับเข้าใกล้ตัวนำแกนกลางมากขึ้น ส่งผลให้ค่าความจุไฟฟ้าต่อหน่วยความยาวในบริเวณนั้นสูงขึ้น และทำให้ Characteristic Impedance เฉพาะจุดลดลง จุดเสียนี้จึงแสดงตัวออกมาในลักษณะของตัวเก็บประจุแบบขนาน (Shunt Capacitance) หากลักษณะของกราฟในตำแหน่งเดียวกันพุ่งขึ้นเป็นบวกจะเป็นการบ่งชี้ถึงความไม่ต่อเนื่องแบบอนุกรม ซึ่งเกิดจากสายชิลด์ถักขาดออกจากกันมากกว่าการถูกบีบอัด
- ความรุนแรง (Severity): นี่เป็นเพียงจุดเสียเล็กน้อย (Incipient Fault) กล่าวคือ ตรวจวัดพบความเสียหายแล้ว แต่สายสัญญาณยังคงสามารถใช้งานได้ ซึ่งมีแนวโน้มสูงมากที่จะผ่านการทดสอบความต่อเนื่องของสาย (Continuity Test) และการตรวจสอบค่าการสูญเสียเนื่องจากการสะท้อนกลับ (Return-loss) แบบทั่วไป การตรวจพบความเสียหายในขณะที่ระบบติดตั้งภายนอกอาคารหรือระบบตรวจวัดยังคงทำงานได้ตามปกติ ช่วยให้สามารถจัดตารางเวลาเพื่อเปลี่ยนสายสัญญาณได้ แทนที่จะต้องเปลี่ยนหน้างานในสภาวะที่ระบบพังเสียหาย การวัดค่าซ้ำเป็นระยะและบันทึกขนาดของการสะท้อนกลับ ณ ตำแหน่งที่กำหนด สามารถใช้เป็นเครื่องมือสำหรับการบำรุงรักษาเชิงป้องกัน (Preventative Maintenance) ได้
การตีความจุดเสียของสายสัญญาณด้วยวิธี TDR
ขั้วสัญญาณ (Polarity) ของการสะท้อนกลับนั้นเป็นผลโดยตรงมาจากลักษณะของความไม่ต่อเนื่องในสายสัญญาณ สิ่งใดก็ตามที่ขัดขวางหรือทำให้ตัวนำแคบลง จะเป็นการเพิ่ม Series Impedance และทำให้เกิดการสะท้อนกลับในทิศทางที่เป็นบวก ในทางตรงกันข้าม สิ่งใดก็ตามที่ทำให้ตัวนำขยับเข้าใกล้กันมากขึ้นหรือทำให้ค่าความซาบซึมได้ทางไฟฟ้า (Permittivity) เฉพาะจุดสูงขึ้น จะเป็นการเพิ่ม Shunt Admittance และทำให้เกิดการสะท้อนกลับในทิศทางที่เป็นลบ
ขั้วสัญญาณ (Polarity) ของการสะท้อนกลับนั้นเป็นผลโดยตรงมาจากลักษณะของความไม่ต่อเนื่องในสายสัญญาณ สิ่งใดก็ตามที่ขัดขวางหรือทำให้ตัวนำแคบลง จะเป็นการเพิ่ม Series Impedance และทำให้เกิดการสะท้อนกลับในทิศทางที่เป็นบวก ในทางตรงกันข้าม สิ่งใดก็ตามที่ทำให้ตัวนำขยับเข้าใกล้กันมากขึ้นหรือทำให้ค่าความซาบซึมได้ทางไฟฟ้า (Permittivity) เฉพาะจุดสูงขึ้น จะเป็นการเพิ่ม Shunt Admittance และทำให้เกิดการสะท้อนกลับในทิศทางที่เป็นลบ
ตารางด้านล่างนี้ได้รวบรวมรูปแบบจุดเสียของสายสัญญาณควบคู่ไปกับสาเหตุ ซึ่งแสดงให้เห็นว่าควรสังเกตลักษณะเฉพาะของการสะท้อนกลับ
| Fault | Mechanism | Expected signature |
|---|---|---|
| Crush | Shunt C, สายชีลด์ถักขยับเข้าใกล้แกนกลาง | กราฟดิ่งลงเป็นลบ (Negative dip) แล้วกลับสู่เส้นฐาน, ยิ่งเสียหายรุนแรงกราฟยิ่งดิ่งลึกขึ้น |
| Kink | Shunt C ร่วมกับการเปลี่ยนแปลงทางเรขาคณิต | กราฟดิ่งลงเป็นลบ โดยทั่วไปจะตื้นกว่าและกว้างกว่า |
| Partial cut, braid severed | Series L, เส้นทางสัญญาณขากลับถูกขัดขวาง | กราฟพุ่งขึ้นเป็นบวก (Positive spike) และอาจตามด้วยจุดดิ่งลง |
| Water ingress | ค่า ε เฉพาะจุดสูงขึ้นและเกิดการสูญเสียสัญญาณ | กราฟเบี่ยงเบนเป็นลบเป็นวงกว้าง พร้อมมีหางแสดงการสูญเสียสัญญาณ (Loss tail) ถัดจากจุดนั้น |
| Open circuit | ไม่มีเส้นทางสัญญาณขากลับ | กราฟเปลี่ยนระดับขั้นบันไดวิ่งเข้าหา ρ → +1 |
| Short circuit | สายชีลด์ถักสัมผัสกับแกนกลาง | กราฟเปลี่ยนระดับขั้นบันไดวิ่งเข้าหา ρ → -1 |
| Poorly mated connector | ความไม่ต่อเนื่องบริเวณหน้าสัมผัส | พบลักษณะเด่นขนาดเล็ก ณ ตำแหน่งที่ทราบแน่ชัด, สัญญาณจะดีขึ้นเมื่อขันขั้วต่อใหม่ให้แน่นตามกำหนด |
คำแนะนำสำหรับการวัดระยะทางไปยังจุดเสีย
คำแนะนำในทางปฏิบัติเหล่านี้ช่วยให้ได้ค่าการวัด TDR ที่แม่นยำที่สุดและหลีกเลี่ยงข้อผิดพลาดในการตั้งค่า:
- อ่านค่าสัมพัทธ์ ไม่ใช่ค่าอิมพีแดนซ์สัมบูรณ์ (Absolute Impedance): สายสัญญาณขนาด 50 โอห์มเส้นเดียวกัน เมื่อวัดด้วยการต่อปลายสายสามแบบที่แตกต่างกัน ให้ค่าอ่านพื้นฐาน (Baseline) อยู่ที่ 39.0 โอห์มเมื่อต่อกับโหลดที่แมตช์กัน, 45.5 โอห์มเมื่อปล่อยเปิดปลายสาย และ 52.0 โอห์มเมื่อลัดวงจรปลายสาย ทั้งที่สายสัญญาณไม่มีการเปลี่ยนแปลงใด ๆ อย่างไรก็ตาม ระยะทางของจุดเสียที่ระยะ 300 มม. ยังคงเท่าเดิมในการวัดทั้งสามครั้ง ในขณะที่ค่าพื้นฐานเคลื่อนไปมากกว่า 13 โอห์ม
- พิจารณาค่าออฟเซ็ตจากการประมาณค่าหาจุดตัดกระแสตรง (DC Extrapolation Offsets) ในการแปลงโดเมนเวลา: การตอบสนองต่อสัญญาณแบบขั้นบันได (Step Response) จำเป็นต้องใช้ค่าที่กระแสตรง (DC) ซึ่ง VNA ไม่สามารถวัดได้โดยตรง จึงต้องใช้การประมาณค่าจากความถี่ที่ต่ำที่สุด ซึ่งเป็นจุดที่ทิศทางของสัญญาณ (Directivity) แย่ที่สุด สำหรับสายสัญญาณที่มีการแมตช์สัญญาณที่ดี การสะท้อนกลับที่ความถี่เหล่านั้นจะมีขนาดเล็ก ดังนั้นค่าที่วัดได้ส่วนใหญ่จึงเป็นเพียงการรั่วไหลที่หลงเหลืออยู่ (Residual Leakage) และการประมาณค่านี้จะมีความน่าเชื่อถือน้อยที่สุดเมื่อสายสัญญาณอยู่ในสภาพดี ความคลาดเคลื่อนนั้นจะเปลี่ยนแปลงอย่างตามความถี่ ดังนั้นในโดเมนเวลา มันจึงแสดงออกมาในลักษณะของค่าออฟเซ็ตพื้นฐาน (Baseline Offset) แทนที่จะแสดงเป็นลักษณะเด่น ณ ตำแหน่งใดตำแหน่งหนึ่งโดยเฉพาะ นี่คือสาเหตุที่จุดเสียที่ระยะ 300 มม. ยังคงอ่านค่าได้อย่างถูกต้อง
- ตรวจสอบความถูกต้องของอิมพีแดนซ์สัมบูรณ์กับอุปกรณ์มาตรฐานที่ทราบค่า: ควรตรวจสอบความถูกต้องของอิมพีแดนซ์สัมบูรณ์กับอุปกรณ์มาตรฐานที่ทราบค่าก่อนที่จะนำตัวเลขจากการวัดนั้นไปอ้างอิง
- ขันขั้วต่อทั้งหมดให้ได้ทอร์ก (Torque) ตามข้อกำหนด: การขันอะแดปเตอร์ VNA ให้แน่นตามมาตรฐานของ SMA ที่ 0.56 นิวตันเมตร (N·m) ช่วยให้ขอบขั้นบันได (Step Edge) ที่วัดได้มีความชันเพิ่มขึ้นประมาณ 2.3 เท่า ในกรณีที่ไม่สามารถถอดอะแดปเตอร์ออกได้ สามารถป้อนความยาวทางไฟฟ้าของอะแดปเตอร์เป็นค่าขยายพอร์ต (Port Extension) ภายในซอฟต์แวร์ PicoVNA 5 ได้ ทั้งนี้โปรดทราบว่า การขยายพอร์ตจะชดเชยเฉพาะความล่าช้า (Delay) เท่านั้น ไม่ได้ช่วยขจัดการสูญเสีย (Loss) หรือความไม่แมตช์กันของสัญญาณที่เกิดจากอะแดปเตอร์ การสอบเทียบที่ระนาบใหม่จึงเป็นวิธีที่เหมาะสมกว่าเสมอหากมีอุปกรณ์มาตรฐานพร้อมใช้งาน
- ใช้หน้าต่างสัญญาณ (Windowing) และการเปลี่ยนช่วงความถี่ (Span) เพื่อกรองสัญญาณรบกวนที่เกิดจากการตัดทอนข้อมูล (Truncation Artifacts): การตัดทอนข้อมูลจากการกวาดสัญญาณที่มีแบนด์วิดท์จำกัดจะทำให้เกิดสัญญาณสั่นกระเพื่อม (Ringing) ที่ขนาบสองข้างของการสะท้อนกลับขนาดใหญ่ ซึ่งอาจดูเหมือนเป็นความผันผวนของอิมพีแดนซ์ตลอดแนวสายสัญญาณที่จริง ๆ แล้วมีความสม่ำเสมอ การใช้ฟังก์ชัน Windowing จะช่วยลดอาการสั่นกระเพื่อมนี้ได้ แต่ต้องแลกมาด้วยเวลาในการไต่ระดับสัญญาณ (Rise Time) ที่ช้าลง และความละเอียดที่หยาบขึ้น วิธีแยกแยะความแตกต่างระหว่างสองสิ่งนี้คือ ให้เปลี่ยนช่วงความถี่กวาดสัญญาณ (Sweep Span) แล้วทำการวัดใหม่ สัญญาณรบกวนจากการตัดทอนข้อมูลจะเคลื่อนตำแหน่งไป แต่คุณลักษณะทางกายภาพจริงจะอยู่ที่เดิม
- คำนึงถึงขีดจำกัดของแบนด์วิดท์และระยะทางที่มีผลต่อความละเอียดเชิงพื้นที่ (Spatial Resolution): เมื่อข้อมูลถูกตัดทอนที่ 6 GHz และไม่มีการ Windowing เวลาในการไต่ระดับสัญญาณแบบขั้นบันไดจะอยู่ที่ประมาณ 74 พิโกวินาที (ps) ซึ่งให้ความละเอียดในการแยกแยะจุดเสียสองจุดที่อยู่ใกล้กันได้ประมาณ 8 มม. ในวัสดุ PTFE แบบแข็ง โดยจุดเสียที่อยู่ใกล้กันมากกว่านี้จะรวมกันเป็นจุดเดียว ส่วนการระบุตำแหน่งจุดเสียเดี่ยวที่แยกอยู่อย่างอิสระนั้นสามารถทำได้แม่นยำกว่า โดยการวัดในที่นี้มีความสอดคล้องกันภายในระยะไม่เกิน 4 มม. ทั้งนี้การอ่านค่าอิมพีแดนซ์ของสายสัญญาณช่วงใดช่วงหนึ่ง จำเป็นต้องปล่อยให้สัญญาณขั้นบันไดคงที่อย่างสมบูรณ์ภายในช่วงนั้น ซึ่งในทางปฏิบัติจะใช้ระยะทางประมาณสี่เท่าของระยะความละเอียด หากสายช่วงนั้นสั้นกว่านี้ ค่าที่อ่านได้จะเบนเข้าหา 50 โอห์ม การใช้ฟังก์ชัน Windowing จะเพิ่มระยะทางทั้งสามนี้ขึ้นประมาณสองเท่า และประสิทธิภาพจะลดลงไปอีกเมื่อวัดผ่านสายสัญญาณที่มีการสูญเสียสูง (Lossy Cable)
บทสรุป (Summary)
การใช้วิธีการกวาดสัญญาณ S11 time-domain reflectometry บน VNA ช่วยให้สามารถระบุตำแหน่งจุดเสียของสายสัญญาณได้อย่างแม่นยำ รวมถึงระบุระยะทางและลักษณะเฉพาะของความเสียหายที่ซ่อนอยู่ภายในสายสัญญาณได้โดยไม่ต้องทำการตรวจสอบแบบทำลายโครงสร้างสายส่ง
การใช้วิธีการกวาดสัญญาณ S11 time-domain reflectometry บน VNA ช่วยให้สามารถระบุตำแหน่งจุดเสียของสายสัญญาณได้อย่างแม่นยำ รวมถึงระบุระยะทางและลักษณะเฉพาะของความเสียหายที่ซ่อนอยู่ภายในสายสัญญาณได้โดยไม่ต้องทำการตรวจสอบแบบทำลายโครงสร้างสายส่ง
การทำความเข้าใจความสัมพันธ์ระหว่างพารามิเตอร์ในโดเมนความถี่และโดเมนเวลา ตลอดจนการปฏิบัติตามคำแนะนำในการตั้งค่าระบบและการตรวจสอบความถูกต้องของการวัด จะช่วยให้ VNA กลายเป็นเครื่องมืออันทรงพลัง ไม่เพียงแต่สำหรับการแก้ไขปัญหา (Troubleshooting) เมื่อระบบเกิดความล้มเหลวเท่านั้น แต่ยังรวมถึงการตรวจวัดเพื่อบำรุงรักษาเชิงป้องกัน (Preventative Maintenance) เพื่อตรวจพบและจัดการกับจุดบกพร่องที่กำลังเริ่มก่อตัว ก่อนที่จะส่งผลกระทบต่อประสิทธิภาพการทำงานของระบบทั้งหมด
หวังว่าบทความข้างต้นจะช่วยให้ท่านสามารถใช้อุปกรณ์ PicoVNA-R เพื่อ วัดค่า ไทม์โดเมนรีเฟลกโตมิเตอร์ (Time Domain Reflectometer, TDR) ในการค้นหาจุดเสียของสายสัญญาณได้อย่างมีประสิทธิภาพ ท่านสามารถติดต่อทีมงาน เทคสแควร์ เพื่อติดต่อสอบถามข้อมูลเพิ่มเติมเกี่ยวกับการใช้งาน PicoScope หรือผลิตภัณฑ์จาก Pico Technology
